Комплект антизатопления Стандарт+ 220V 3/4 включает: контроллер управления – 1шт.; датчик затопления – 4шт.; кран шаровый с сервоприводом 1/2" – 2шт.

НАЗНАЧЕНИЕ

Система контроля протечки воды «АНТИПОТОП» предназначена для своевременного обнаружения и локализации протечек воды в системе водоснабжения, отопления и охранных системах жилых домов, коттеджей, административных зданий, а также в системах диспетчеризации. Система заблокирует подачу воды до устранения причин аварии и проинформирует о возникшей аварии звуковым и световым сигналами.

ПРИНЦИП РАБОТЫ КОМПЛЕКТА АНТИЗАТОПЛЕНИЯ

При появлении воды, датчик затопления выдает тревожную информацию контроллеру управления, который передает команду исполнительным устройствам (электромагнитный клапан или шаровый кран с сервоприводом) на отключение воды.

КОМПЛЕКТАЦИЯ

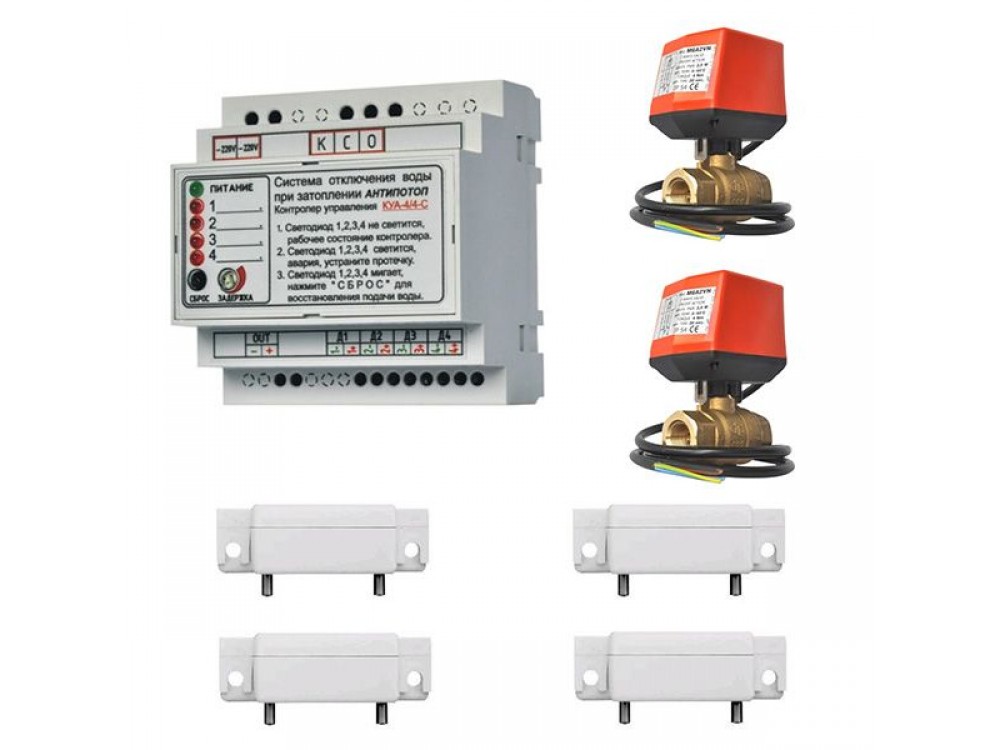

В комплект антизатопления Стандарт+ 220V 3/4 входит:

контроллер управления КУА-4/4C – 1 шт.
кран шаровый с сервоприводом 3/4" – 2 шт.
датчик затопления Akvarate – 4 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОНТРОЛЛЕР

• назначение: контроль состояния датчиков затопления и управление шаровыми кранами с сервоприводом
• задержка отключения сервоприводов: от 1 до 10 сек для уменьшения ложных отключений воды
• количество входов для подключения датчиков затопления: 4
• количество подключаемых датчиков затопления: 20
• количество входов для подключения сервоприводов: 2
• количество подключаемых сервоприводов: 2
• напряжение питания: 220В
• потребляемая мощность: до 18Вт
• рабочая температура: +1...+35°С
• габаритные размеры: 87х90х65мм
• масса: 250г

ДАТЧИК ЗАТОПЛЕНИЯ

• назначение: обнаружение затопления (протечки) в случае возникновения аварийной ситуации в системах водоснабжения и отопления
• напряжение питания: 5-12В
• ток потребления в дежурном режиме: 10мкА
• ток потребления в режиме тревога: 10мА
• сопротивление между контактными штырями датчика в дежурном режиме: 20мОм
• сопротивление между контактными штырями датчика в режиме тревога: 1мОм
• материал корпуса: пластик
• рабочая температура: 0...+50°С
• габаритные размеры: 64х27х13мм
• масса: 15г

КРАН ШАРОВЫЙ С СЕРВОПРИВОДОМ

• назначение: управление водой при аварийных ситуациях в системах водоснабжения и отопления
• диаметр присоединяемых труб: 3/4" дюйма
• температура жидкости: 0 …+100°С
• номинальное рабочее давление: 10 бар
• максимальный перепад давления: 6 бар
• напряжение питания: 220В
• потребляемая мощность: 3,5 ВА
• крутящий момент на штоке: 4 Нм (40 кг/см)
• время открытия / закрытия: 15 сек
• длина кабеля: 1м
• габаритные размеры: 110х77мм

УСТАНОВКА СИСТЕМЫ АНТИЗАТОПЛЕНИЯ Стандарт+ 220V 3/4

Монтаж и подключение системы АНТИПОТОП проводится в такой последовательности:

- разметка мест установки приборов и оборудования, прокладка электропроводки;
- монтаж, а затем подключение приборов и оборудования;
- подключение электропитания;
- настройка и проверка работы системы.

Контроллер управления устанавливается в монтажном боксе, в месте удобном для эксплуатации и обслуживания, возможна установка в электрическом шкафу на DIN-рейке с автоматическими выключателями.
Датчик затопления устанавливается в помещениях, где находятся коммуникации водопровода (котельная, бойлерная, санузел, ванная комната, бассейн, кухня и т.д.), в районе предполагаемого места затопления.
Кран шаровый с сервоприводом устанавливается на вводе подачи воды (холодная, горячая) после ручного шарового крана.
