Комплект антизатопления Эконом NO 3/4

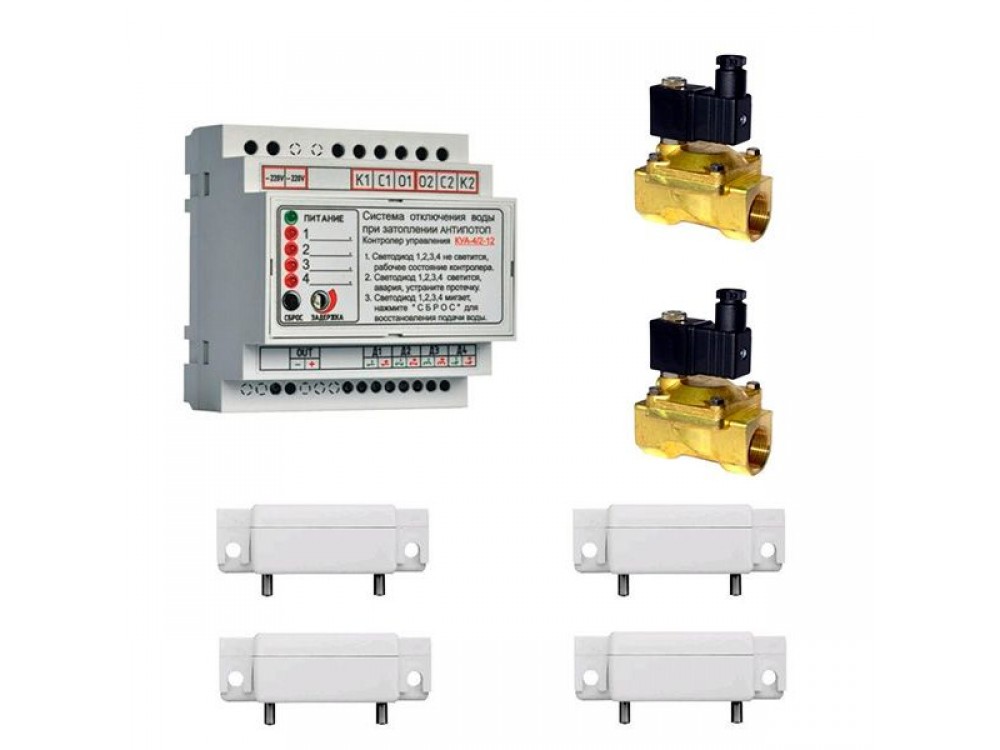

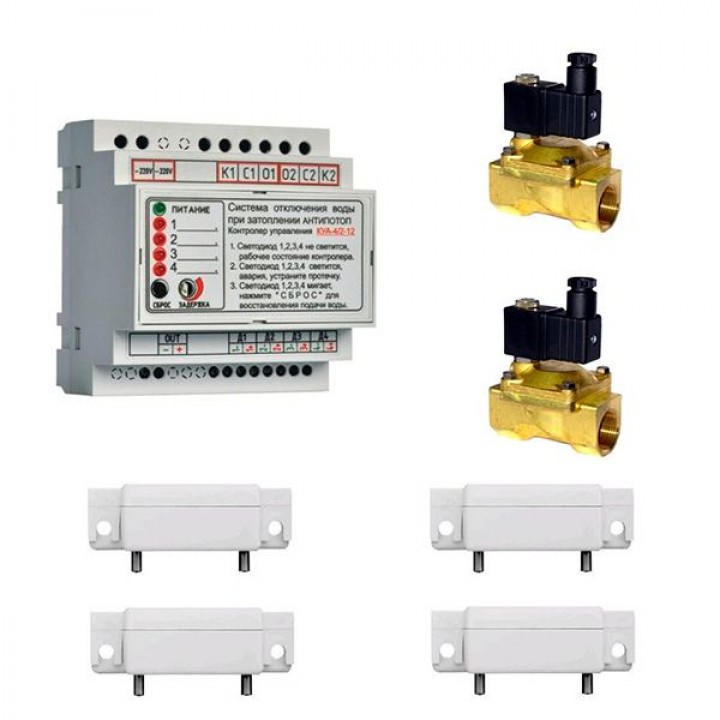

Комплект антизатопления Эконом NO 3/4 включает: контроллер управления – 1шт.; датчик затопления – 4шт.; электромагнитный клапан NO 3/4" – 2шт.

НАЗНАЧЕНИЕ

Система контроля протечки воды «АНТИПОТОП» предназначена для своевременного обнаружения и локализации протечек воды в системе водоснабжения, отопления и охранных системах жилых домов, коттеджей, административных зданий, а также в системах диспетчеризации. Система заблокирует подачу воды до устранения причин аварии и проинформирует о возникшей аварии звуковым и световым сигналами.

ПРИНЦИП РАБОТЫ КОМПЛЕКТА АНТИЗАТОПЛЕНИЯ

При появлении воды, датчик затопления выдает тревожную информацию контроллеру управления, который передает команду исполнительным устройствам (электромагнитный клапан или шаровый кран с сервоприводом) на отключение воды.

КОМПЛЕКТАЦИЯ

В комплект антизатопления Эконом NO 3/4 входит:
контроллер управления КУА-4/2-12 – 1 шт.
электромагнитный клапан NO 3/4" – 2 шт.
датчик затопления Akvarate – 4 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОНТРОЛЛЕР

АНТИПОТОП Клапан КУА-4/2-12

  • назначение: контроль состояния датчиков затопления и управление электромагнитными клапанами
  • задержка отключения электромагнитных клапанов: от 1 до 10 сек для уменьшения ложных отключений воды
  • количество входов для подключения датчиков затопления: 4
  • количество подключаемых датчиков затопления: 20
  • количество входов для подключения электромагнитных клапанов: 2
  • количество подключаемых электромагнитных клапанов: 2
  • напряжение питания: 220В
  • потребляемая мощность: до 18Вт
  • рабочая температура: +1...+35°С
  • габаритные размеры: 87х90х65мм
  • масса: 250г
ДАТЧИК ЗАТОПЛЕНИЯ

Датчик затопления Akvarate

  • назначение: обнаружение затопления (протечки) в случае возникновения аварийной ситуации в системах водоснабжения и отопления
  • напряжение питания: 5-12В
  • ток потребления в дежурном режиме: 10мкА
  • ток потребления в режиме тревога: 10мА
  • сопротивление между контактными штырями датчика в дежурном режиме: 20мОм
  • сопротивление между контактными штырями датчика в режиме тревога: 1мОм
  • материал корпуса: пластик
  • рабочая температура: 0...+50°С
  • габаритные размеры: 64х27х13мм
  • масса: 15г
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

АНТИПОТОП Электромагнитный клапан

  • назначение: автоматическое управление водой в системах водоснабжения и отопления
  • тип: NO (нормально-открытый)
  • диаметр присоединяемых труб: 3/4" дюйма
  • пропускная способность: 5,2 м.куб/ч
  • температура жидкости: -10 …+90°С
  • максимально допустимое давление: 25 бар
  • перепад давления, мин/макс: 0,15/15 бар
  • напряжение питания: 12В
  • потребляемая мощность: 6,5 Вт
  • рабочая температура: -10 …+55°С
  • габаритные размеры: 75х96х55мм
  • масса: 660г

УСТАНОВКА СИСТЕМЫ АНТИЗАТОПЛЕНИЯ Эконом NO 3/4

Монтаж и подключение системы АНТИПОТОП проводится в такой последовательности:
- разметка мест установки приборов и оборудования, прокладка электропроводки;
- монтаж, а затем подключение приборов и оборудования;
- подключение электропитания;
- настройка и проверка работы системы.
Контроллер управления устанавливается в монтажном боксе, в месте удобном для эксплуатации и обслуживания, возможна установка в электрическом шкафу на DIN-рейке с автоматическими выключателями.
Датчик затопления устанавливается в помещениях, где находятся коммуникации водопровода (котельная, бойлерная, санузел, ванная комната, бассейн, кухня и т.д.), в районе предполагаемого места затопления.
Электромагнитный клапан устанавливают на вводе подачи воды (холодная, горячая) после шарового крана.
