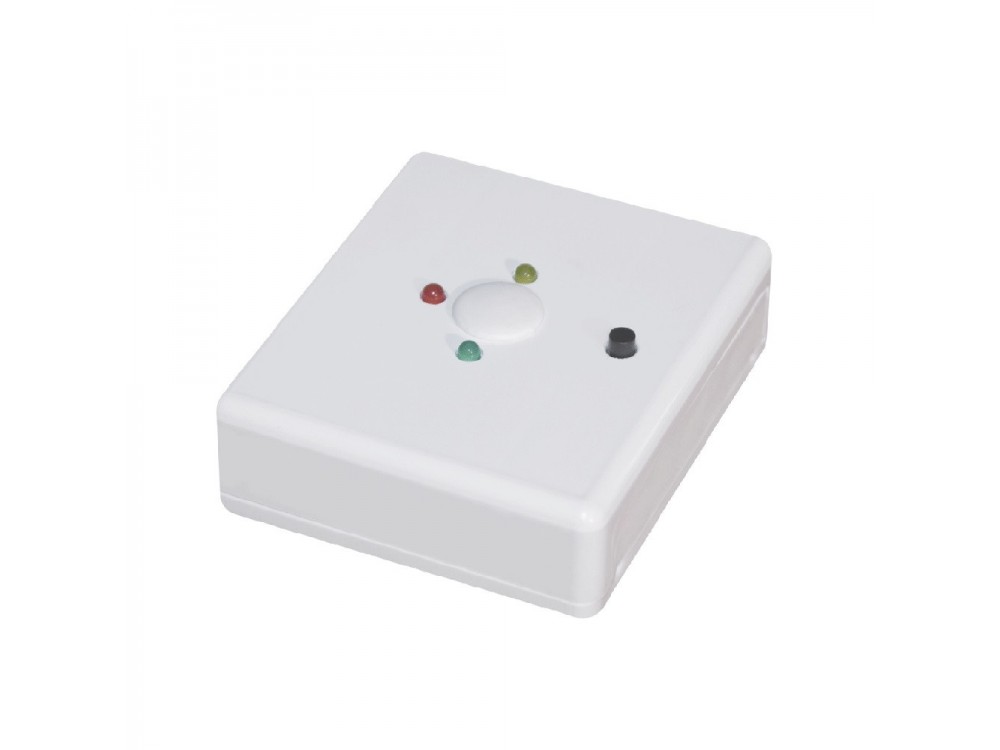

Модуль согласования шлейфов МУШ-ДЛ

Модуль МУШ-ДЛ предназначен для подключения по 2-х проводному шлейфу извещателя пожарного дымового линейного «АРТОН-ДЛ» к четырехпроводным охранно-пожарным приборам (ППК), а также к пожарным ППК со знакопеременным питанием шлейфа сигнализации. Модуль позволяет отключать питание двухпроводного шлейфа с помощью кнопки «СБРОС»

Модуль обеспечивает:

формирование сигнала «ПОЖАР» изменением величины сопротивления или разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором красного цвета при получении извещения «ПОЖАР» от извещателя «АРТОН-ДЛ»;
индикацию дежурного режима работы индикатором зеленого цвета;
формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором желтого цвета при получении извещения «НЕИСПРАВНОСТЬ» от извещателя «АРТОН-ДЛ» при обрыве или коротком замыкании в цепи двухпроводного шлейфа;
формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа при отсутствии питающего напряжения 12 В;
ограничение тока короткого замыкания на заданном уровне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон входных напряжений, В 10,2 – 13,8
Диапазон выходных напряжений в дежурном режиме, В 9,7 – 13,6
Величина падения напряжения на модуле в дежурном режиме, В, не более 0,5
Ток короткого замыкания в цепи двухпроводного шлейфа, мА, не более 20
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ», мА, не более 1,8 не менее 18,0
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы, мА 2,2 – 5,5
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР», мА, 7,5 - 16
Ток потребления модулем при обрыве двухпроводного шлейфа, мА, не более 15
Ток потребления модулем (без учета тока потребления двухпроводного шлейфа) в дежурном режиме, мА, не более 14
Ток потребления от источника 12 В в режиме короткого замыкания двухпроводного шлейфа, мА, не более 35
Коммутируемое напряжение сигнального шлейфа, В, не более 36
Коммутируемый ток в цепи сигнального шлейфа, мА, не более 100
Сопротивление между контактами «3» и «2» в дежурном режиме, Ом, не более 50
Сопротивление между контактами «3» и «4» в дежурном режиме работы, Ом, не более 50
Габаритные размеры, мм, 70х70х30
Масса, кг, не более 0,05
Диапазон рабочих температур,°С от 1 до 40
Относительная влажность воздуха при 35°С, %, не более 95
