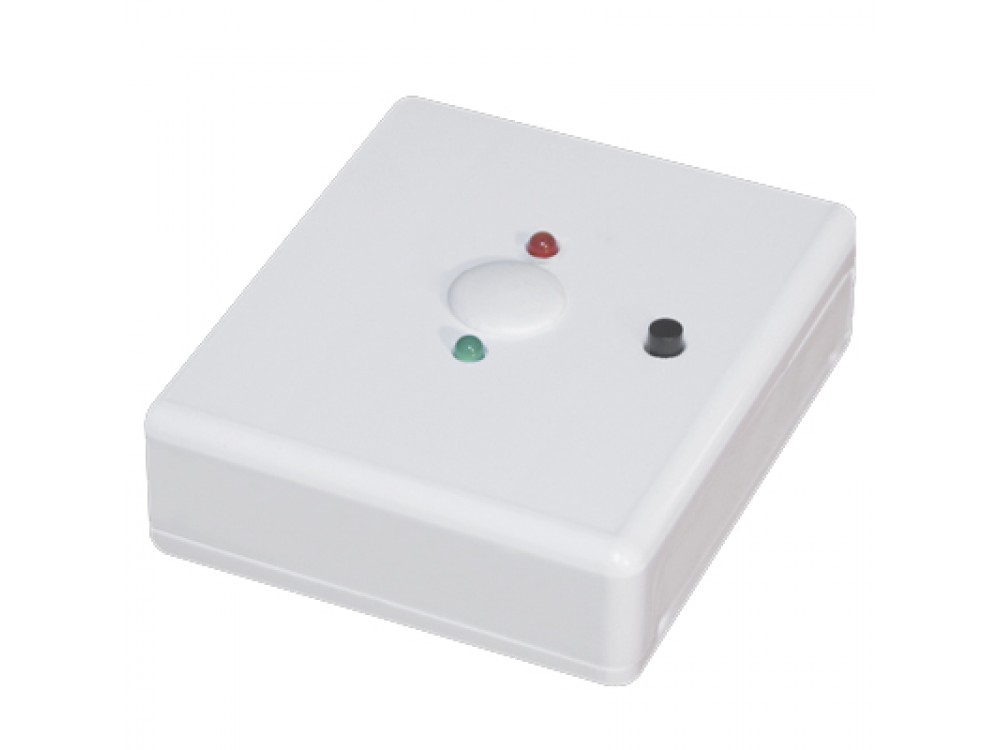

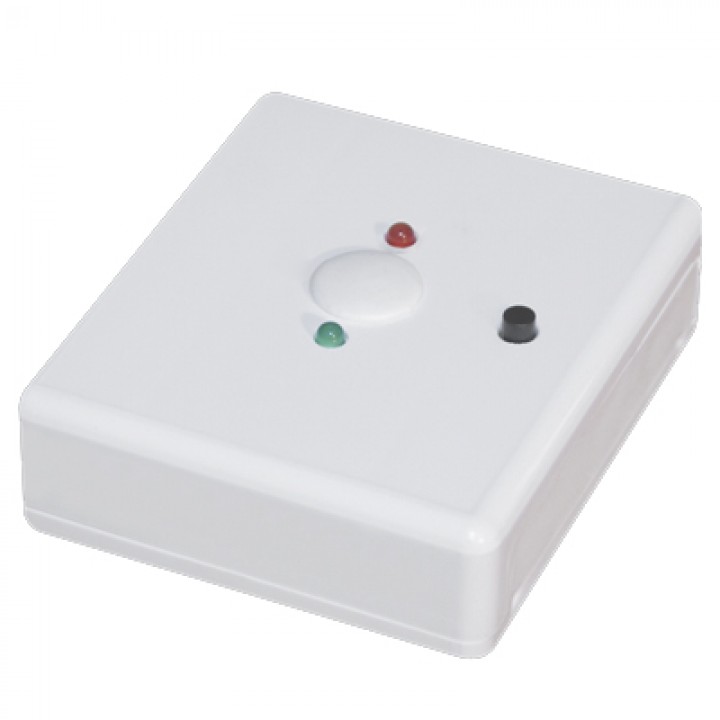

Модуль согласования шлейфов МУШ-2М

Модуль согласования шлейфов МУШ-2М

Модуль предназначен для согласования двухпроводного ШС с пожарным и охранно-пожарным ППК, работающими с четырехпроводным ШС.

Модуль формирует сигнал «ТРЕВОГА» и индицирует это событие красным оптическим индикатором при обнаружении следующих событий:

- срабатывание одного или нескольких извещателей в цепи двухпроводного шлейфа;
- обрыв или короткое замыкание в цепи двухпроводного шлейфа;
- отсутствие питающего напряжения 12 В.

Формирование сигнала «ТРЕВОГА» производится разрывом цепи сигнальной линии четырехпроводного шлейфа. Модуль обеспечивает индикацию дежурного режима работы зеленым оптическим индикатором. Модуль обеспечивает ограничение тока короткого замыкания на заданном уровне. Модуль позволяет кратковременно отключать питание двухпроводного шлейфа с помощью кнопки «СБРОС».
