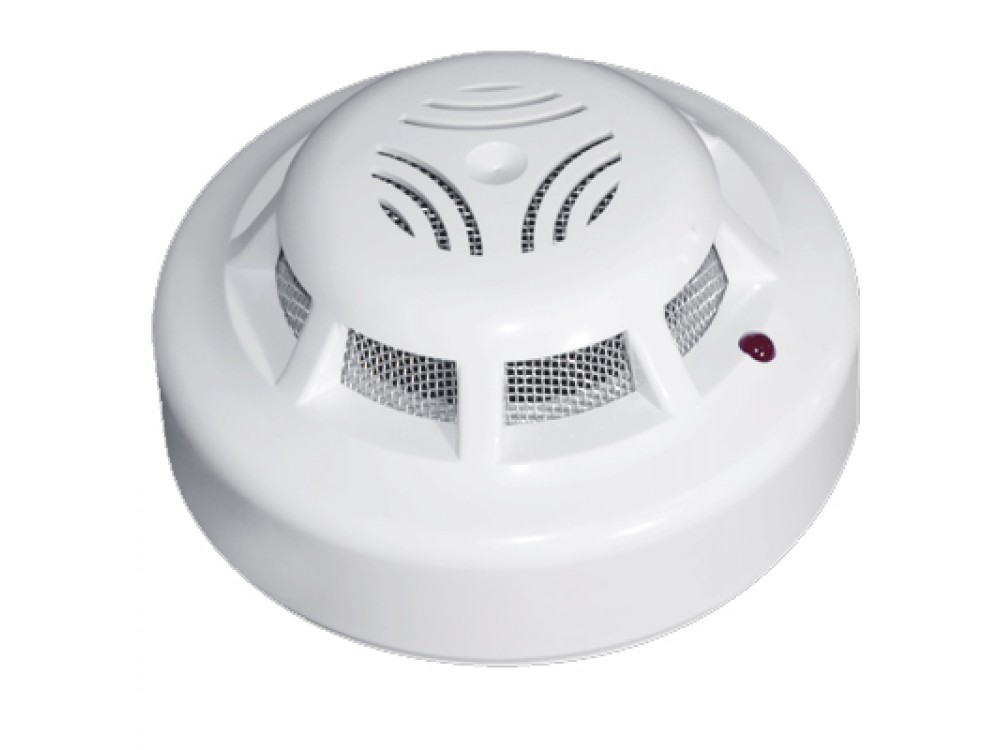

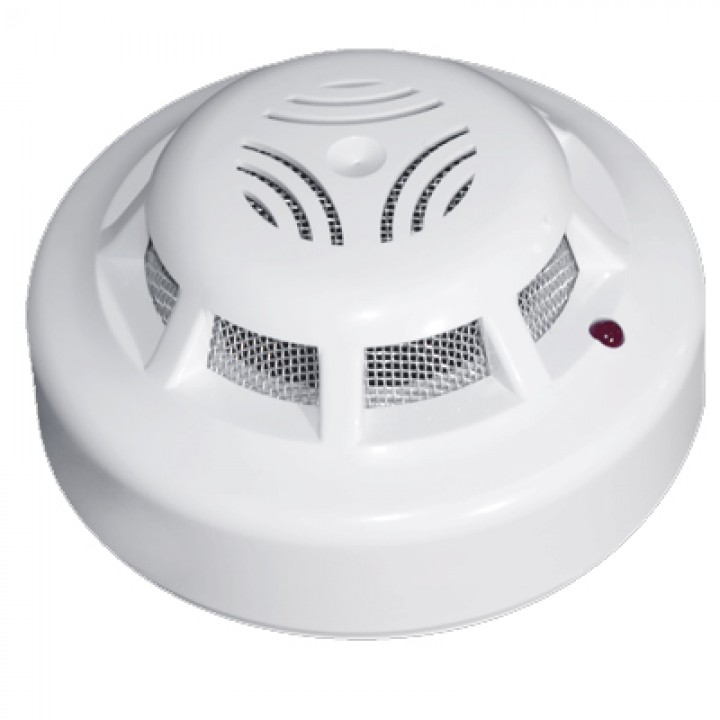

Датчик дыма Артон СПД Кадет

Датчик дыма Артон СПД Кадет

ЧТО ТАКОЕ ИЗВЕЩАТЕЛЬ

Дымовые извещатели — извещатели, реагирующие на продукты горения, способные воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра. Дымовые извещатели могут быть точечными, линейными, аспирационными и автономными. Наиболее распространённый тип извещателя.

НАЗНАЧЕНИЕ

Извещатель пожарный дымовой СПД - КАДЕТ предназначен для обнаружения возгораний в
закрытых помещениях различных зданий и сооружений, сопровождающихся появлением дыма, и передачи сигнала «ПОЖАР» на ППКП.
Извещатель рассчитан на непрерывную круглосуточную работу c пожарными ППКП по постояннотоковому или знакопеременному двухпроводному шлейфу пожарной сигнализации с номинальным напряжением питания шлейфа 24 В.
Индикация режима «ПОЖАР» зависит от типа ШПС, к которому подключен извещатель. В постояннотоковом ШПС индикация осуществляется постоянным свечением красного оптического индикатора, а в знакопеременном ШПС – миганием (пропаданием свечения на время подачи обратного
напряжения).
Извещатель обеспечивает индикацию дежурного режима работы кратковременными вспышками красного оптического индикатора.
Для работы извещателей с ППКП по четырехпроводной схеме подключения применяются Модули согласования шлейфов МУШ-3 - МУШ-6М.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Принцип работы извещателя основан на контроле оптической плотности среды. Извещатель представляет собой конструкцию, состоящую из собственно извещателя и базы. Извещатель соединяется с базой посредством четырехконтактного точечного соединителя. В пластмассовом корпусе извещателя размещены оптическая система, электронный блок обработки сигналов и управления индикацией состояния. При отсутствии дыма в чувствительной области оптической системы извещатель, подключенный к ППКП, будет находиться в дежурном режиме работы, о чем свидетельствуют периодические вспышки красного оптического индикатора. При появлении дыма в чувствительной области оптической системы извещателя электронная схема формирует сигнал «ПОЖАР» скачкообразным изменением внутреннего сопротивления, что приводит к увеличению тока в ШПС. В режиме «ПОЖАР» красный оптический индикатор включен постоянно (при подключении извещателя в постояннотоковый ШПС) или мигает (при подключении извещателя в знакопеременный ШПС) с частотой, определяемой ППКП. Возврат извещателей в дежурный режим (сброс) происходит при отключении питания на время не менее 3 с и последующего включения
