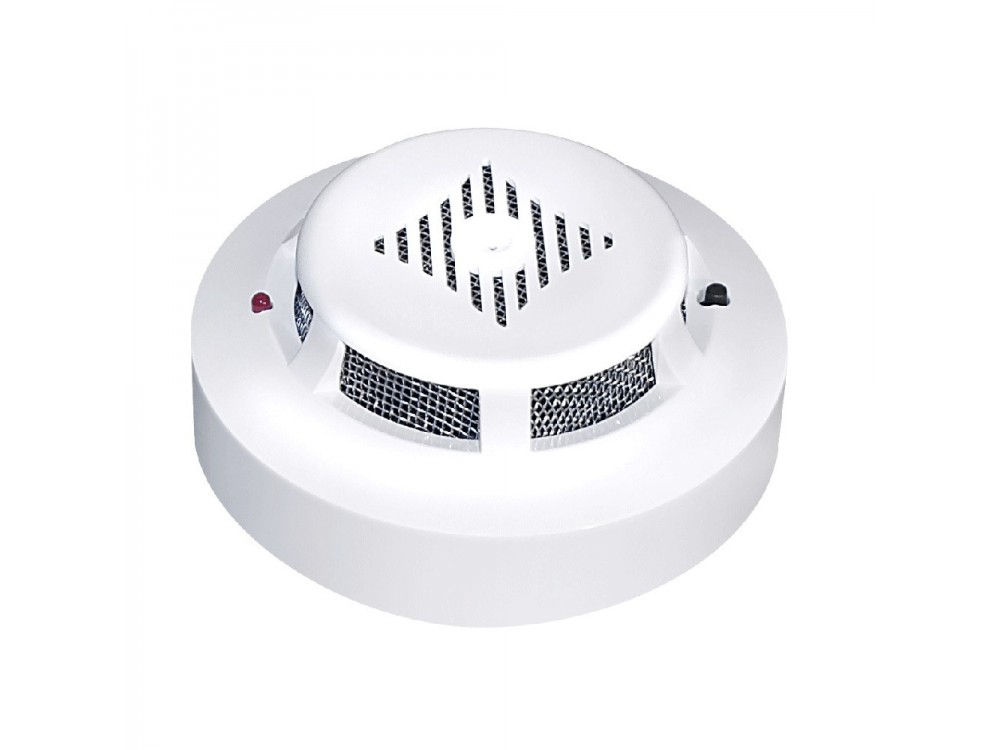

Датчик дыма Артон СПД-3.10 Б2
- Производитель: Артон
- Код товара: 109448

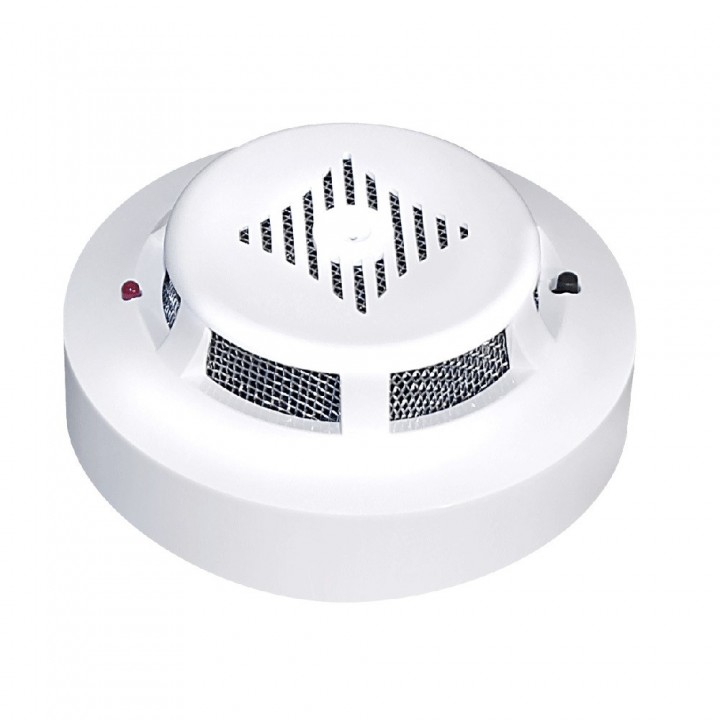

Датчик дыма Артон СПД-3.10 Б2
Извещатель СПД-3.10 Б2
ЧТО ТАКОЕ ИЗВЕЩАТЕЛЬ
Дымовые извещатели — извещатели, реагирующие на продукты горения, способные воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра. Дымовые извещатели могут быть точечными, линейными, аспирационными и автономными. Наиболее распространённый тип извещателя.
Извещатель предназначен для обнаружения возгораний в закрытых помещениях зданий и сооружений и реагирует на появление дыма малой концентрации, индикации этого состояния и передачи сигнала «ПОЖАР» на ППК.
Извещатель рассчитан на непрерывную, круглосуточную работу совместно с ППК с двухпроводным или четырехпроводным ШС.
Подключение извещателя к ППК с двухпроводным ШС осуществляется посредством баз Б01, Б1. Подключение извещателя к ППК с четырехпроводным ШС осуществляется посредством баз Б2, Б3, Б4, Б5. Базы Б6, Б7, Б8, Б9 являются оконечными, устанавливаются по одной в конце каждого шлейфа и используются в четырехпроводных ШС для контроля наличия питающего напряжения и целостности цепи.
Извещатель имеет функции индикации дежурного режима работы и проверки работоспособности.
Технические характеристики пожарного извещателя СПД-3.10 (ИПД-3.10) / СПД-3.10М (ИПД-3.10М)
| Чувствительность, дБ/м | 0,05—0,2 |
| Инерционность, с, не более | 10 |
| Напряжение электропитания, В | 10—30 |
| Ток потребления в дежурном режиме, мА, не более | 0,1 |
| Внутреннее сопротивление в режиме «ПОЖАР» при токе 20 мА, Ом, не более | 500 |
| Ток потребления в режиме «ПОЖАР», мА | 8—30 |
| Время сброса режима «ПОЖАР», с, не менее | 5 |
| Время технической готовности, с, не более | 30 |
| Габаритные размеры, мм | Ø85×37 |
| Масса, кг | 0,15 |
| Диапазон рабочих температур, °С | -30 ... + 55 |
| Средний срок службы, лет, не менее | 10 |
Модули согласования шлейфов
Базы Б1 – Б9 предназначены для подключения пожарного извещателя СПД3.10 (ИПД-3.10) к различным типам шлейфов пожарных сигнализаций — двухпроводным с ВУОС и без него, четехпроводным с нормально замкнутыми и нормально разомкнутыми контактами реле.
Подключение извещателя к ППК с двухпроводным шлейфом сигнализации осуществляется посредством баз Б01, Б1. Подключение извещателя к ППК с четырехпроводным шлейфом сигнализации осуществляется посредством баз Б2, Б3, Б4, Б5.
Базы Б6, Б7, Б8, Б9 являются оконечными, устанавливаются по одной в конце каждого шлейфа и используются в четырехпроводных ШС для контроля наличия питающего напряжения и целостности цепи.
Перечень баз, их отличия и способ подключения приведены в таблице. Более подробное описание каждой базы см. в паспорте.
Номер базы Количество контактов Наличие ВУОС Наличие реле Состояние контактов реле Способ подключения Б0 4 - - - 2-х провод. ШС Б01 4 - - - 2-х провод. ШС Б1 6 + - - 2-х провод. ШС Б2 7 - 1 НЗ 4-х провод. ШС Б3 7 - 1 НР 4-х провод. ШС Б4 8 + 1 НЗ 4-х провод. ШС Б5 8 + 1 НР 4-х провод. ШС Б6 8 - 2 Н3, НР 4-х провод. ШС Б7 8 - 2 НР, НР 4-х провод. ШС(оконечная база) Б8 9 + 2 НЗ, НР 4-х провод. ШС(оконечная база) Б9 10 + 2 НР, НР 4-х провод. ШС(оконечная база)
