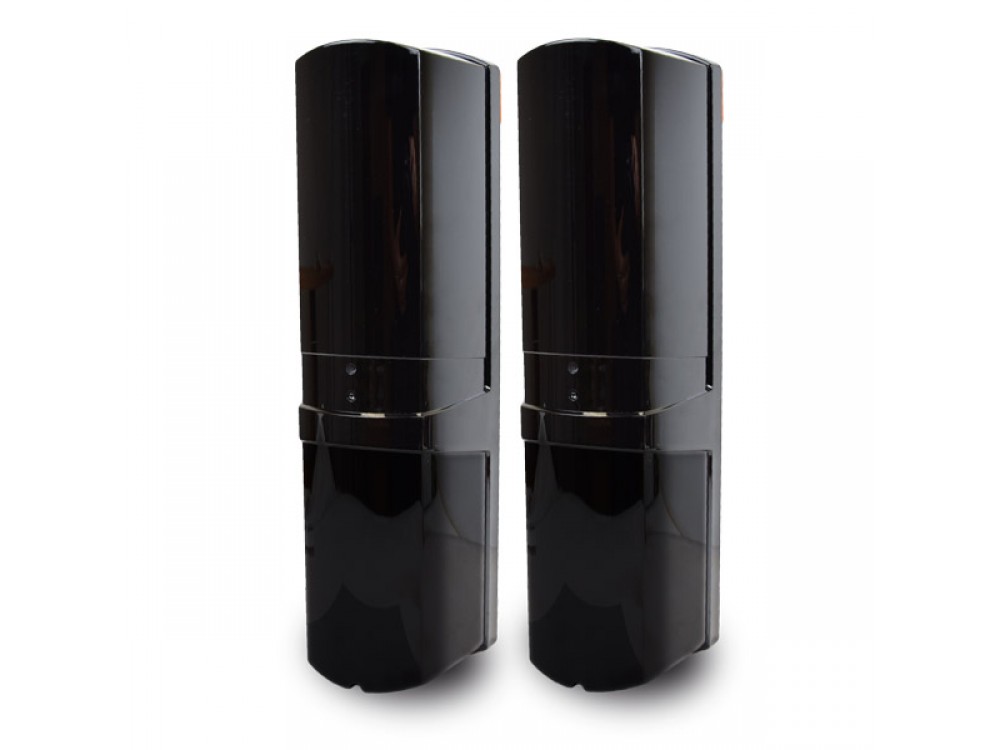

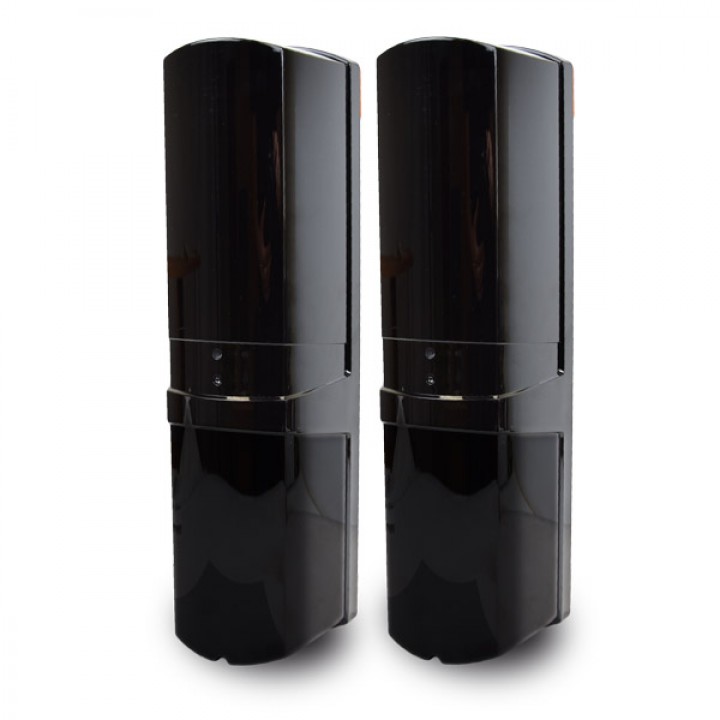

Активный инфракрасный четырехлучевой барьер LBX-250.

НАЗНАЧЕНИЕ

Предназначен для обнаружения нарушителя как в помещении, так и на улице. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и для защиты периметров.

ПРИНЦИП РАБОТЫ ИК-БАРЬЕРА LBX-250

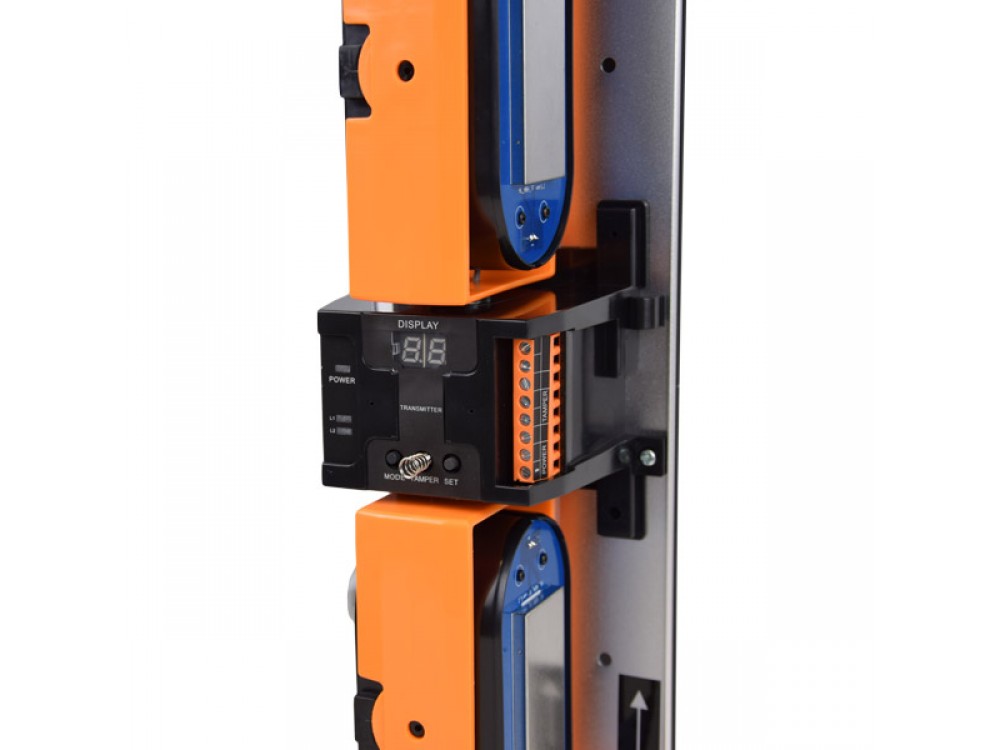

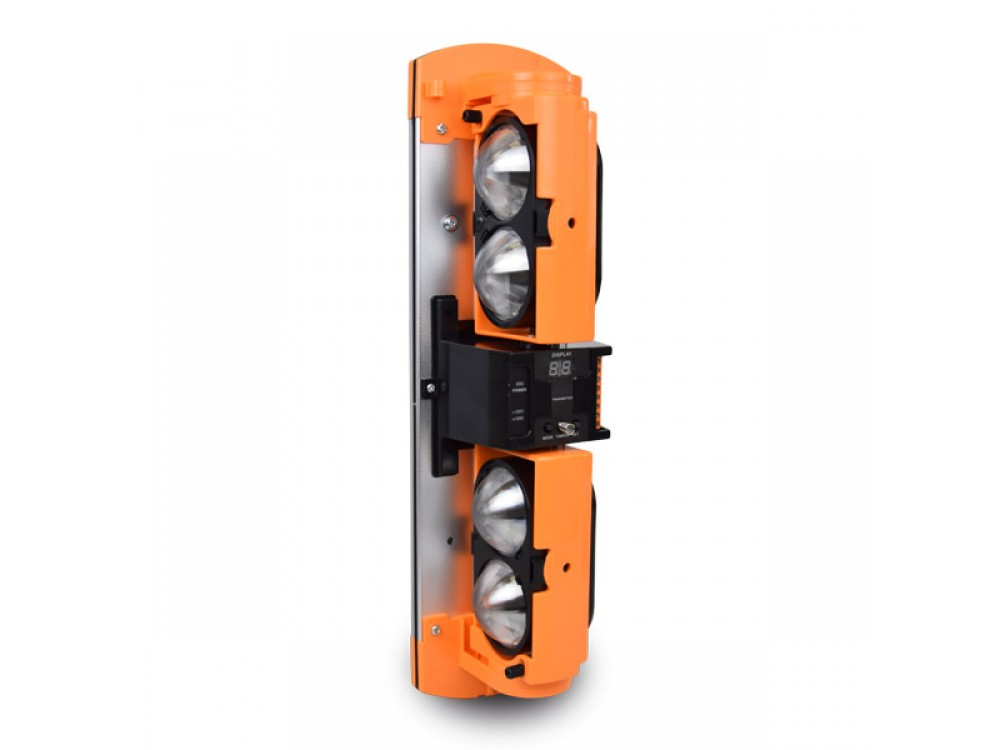

Барьер состоит из двух частей: передатчика (TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные пучки света, а в приемнике диоды, принимающие их. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или существом, барьер переходит в режим «ТРЕВОГА» и приемник передает сигнал на центральный блок охранной сигнализации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип датчика: проводной
Количество инфракрасных лучей: 4
Длина ИК-луча на улице: 250м
Длина ИК-луча в помещении: 750м
Горизонтальный угол настройки луча: 180 градусов (± 90 градусов)
Вертикальный угол настройки луча: 20 градусов (± 10 градусов)
Установка чувствительности: 50ms, 100ms, 300ms, 700ms
Количество адресов: 4
Тампер: NC
Выходы реле: NC/CO/COM
Питание: DC 10-24V, AC9-18V
Потребление: 150mA max
Степень защиты: IP65
Диапазон температур: -25°C...+55°C
Размеры: 105х395х100мм
Вес: 2200г

УСТАНОВКА ИК-БАРЬЕРА

1. Выберите необходимое место для установки барьера.
2. Убедитесь, что передающая часть находится напротив приемной, и что диоды приемника и передатчика расположены на одном уровне. Когда диоды на одном уровне, при включенном питании ИК-барьер находится в режиме «ОХРАНА». Если же диоды не расположены напротив друг друга, барьер перейдет в режим «ТРЕВОГА».
3. Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера с помощью шурупов и крепежных элементов.

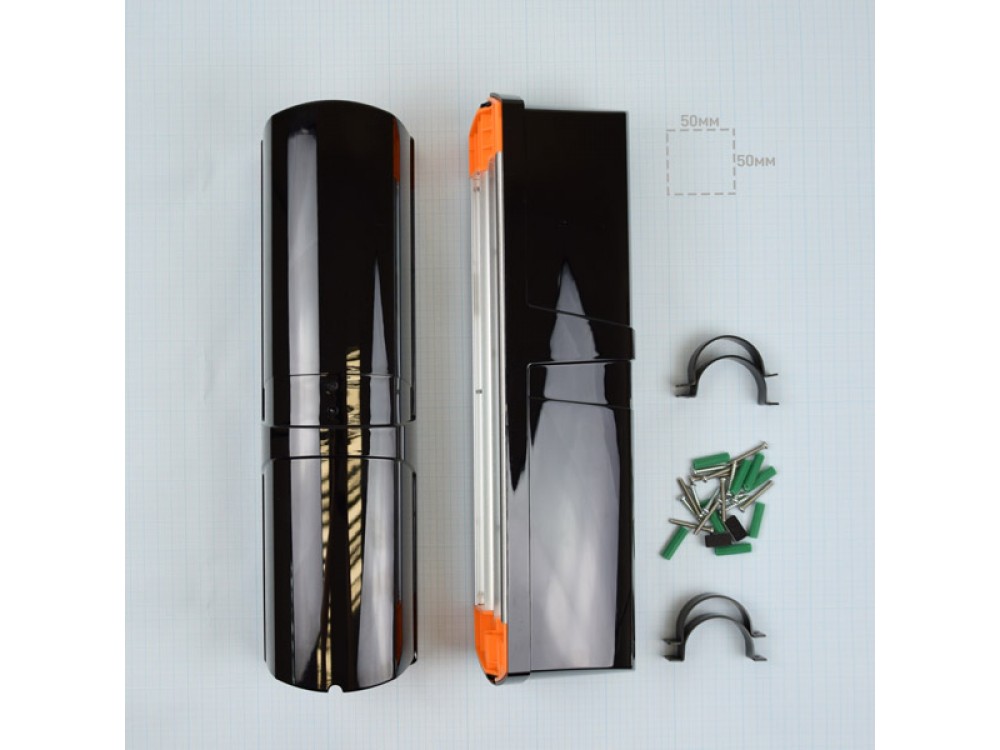

КОМПЛЕКТАЦИЯ LBX-250

ИК-барьер, состоящий из передатчика и приемника
комплект крепежных элементов
инструкция
