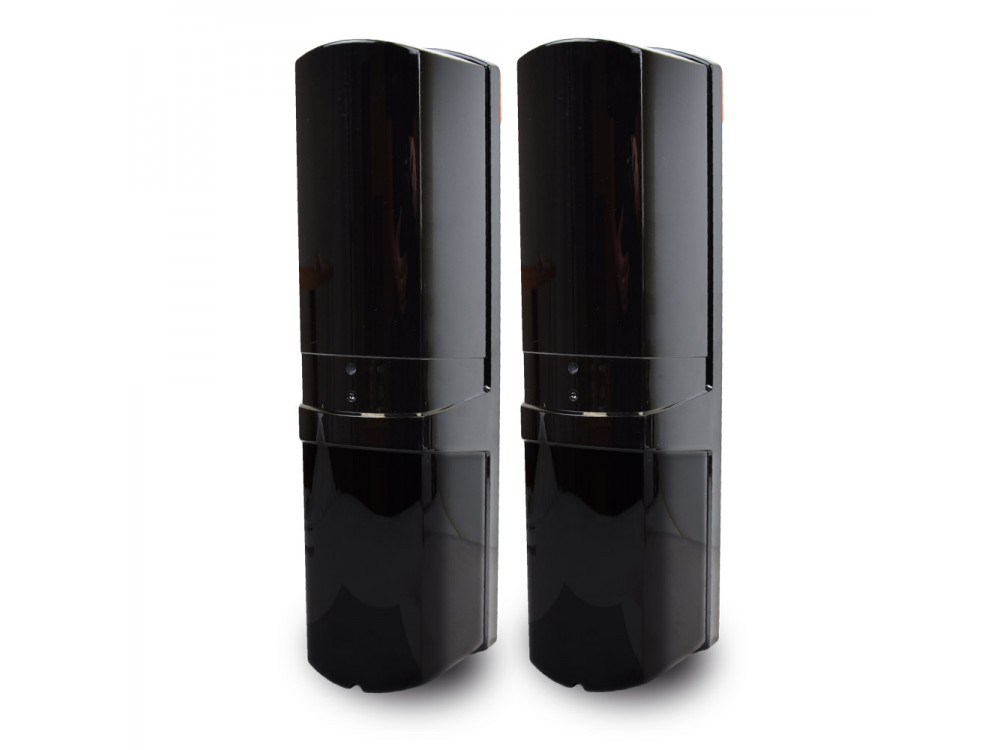

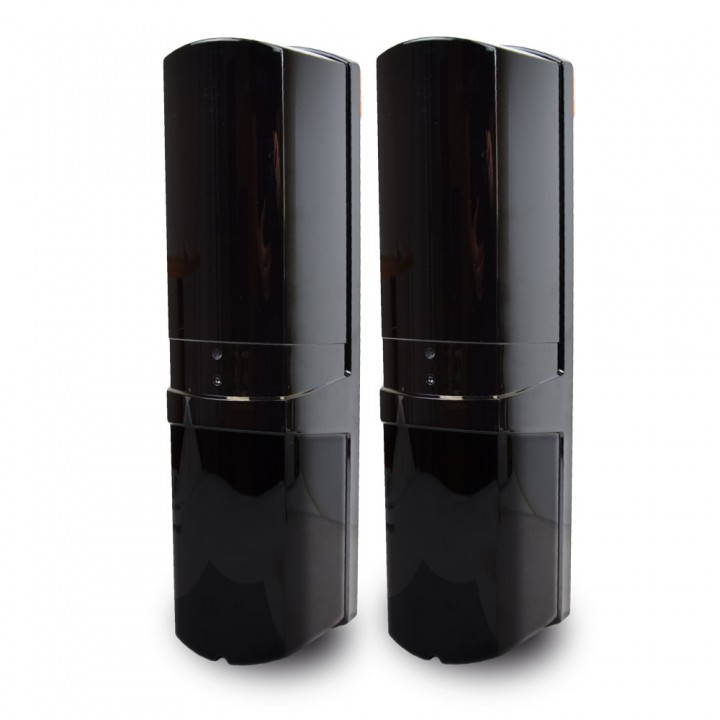

ИК-барьер Lightwell LBX-250 AF с режимом «антитуман»

ИК-барьер Lightwell LBX-250 AF с режимом «антитуман»

Активный инфракрасный двухлучевой барьер LBX-250 AF с режимом «антитуман».

НАЗНАЧЕНИЕ

Предназначен для обнаружения нарушителя как в помещении, так и на улице. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и для защиты периметров.

ПРИНЦИП РАБОТЫ ИК-БАРЬЕРА LBX-250 AF

Барьер состоит из двух частей: передатчика (TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные пучки света, а в приемнике диоды, принимающие их. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или существом, барьер переходит в режим «ТРЕВОГА» и приемник передает сигнал на центральный блок охранной сигнализации.

Режим «антитуман» уменьшает чувствительность устройства, позволяя сократить количество ложных срабатываний ИК-барьера в неблагоприятных погодных условиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип датчика: проводной

Количество инфракрасных лучей: 4

Длина ИК-луча на улице: 250м

Длина ИК-луча в помещении: 750м

Горизонтальный угол настройки луча: 180 градусов (± 90 градусов)

Вертикальный угол настройки луча: 20 градусов (± 10 градусов)

Установка чувствительности: 50ms, 100ms, 300ms, 700ms

Количество адресов: 4

Тампер: NC

Выходы реле: NC/CO/COM

Питание: DC 10-24V, AC9-18V

Потребление: 150mA max

Степень защиты: IP65

Диапазон температур: -25°C...+55°C

Размеры: 105х395х100мм

Вес: 2200г

УСТАНОВКА ИК-БАРЬЕРА

1. Выберите необходимое место для установки барьера.
2. Убедитесь, что передающая часть находится напротив приемной, и что диоды приемника и передатчика расположены на одном уровне. Когда диоды на одном уровне, при включенном питании ИК-барьер находится в режиме «ОХРАНА». Если же диоды не расположены напротив друг друга, барьер перейдет в режим «ТРЕВОГА».
3. Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера с помощью шурупов и крепежных элементов.
