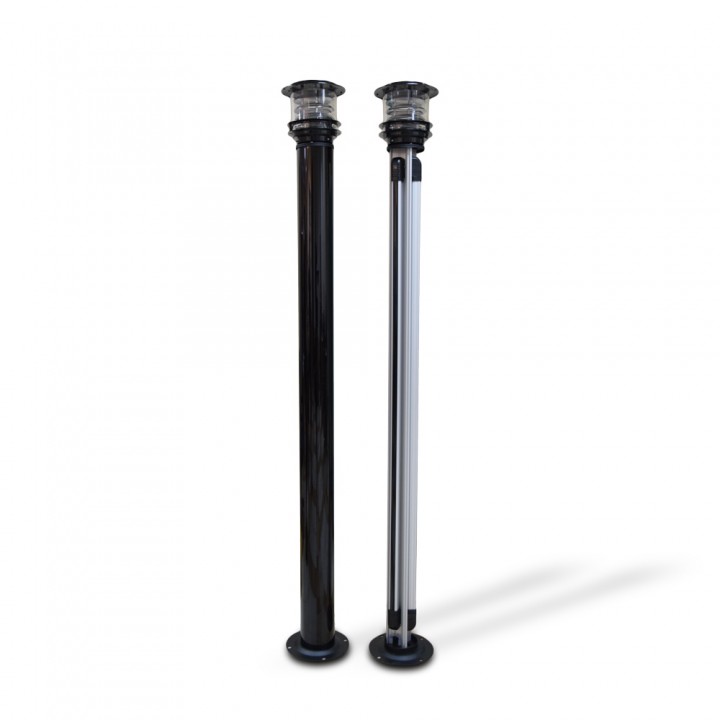

ИК-барьер Lightwell LBW-60-10/2 tower

ИК-барьер Lightwell LBW-60-10/2 tower

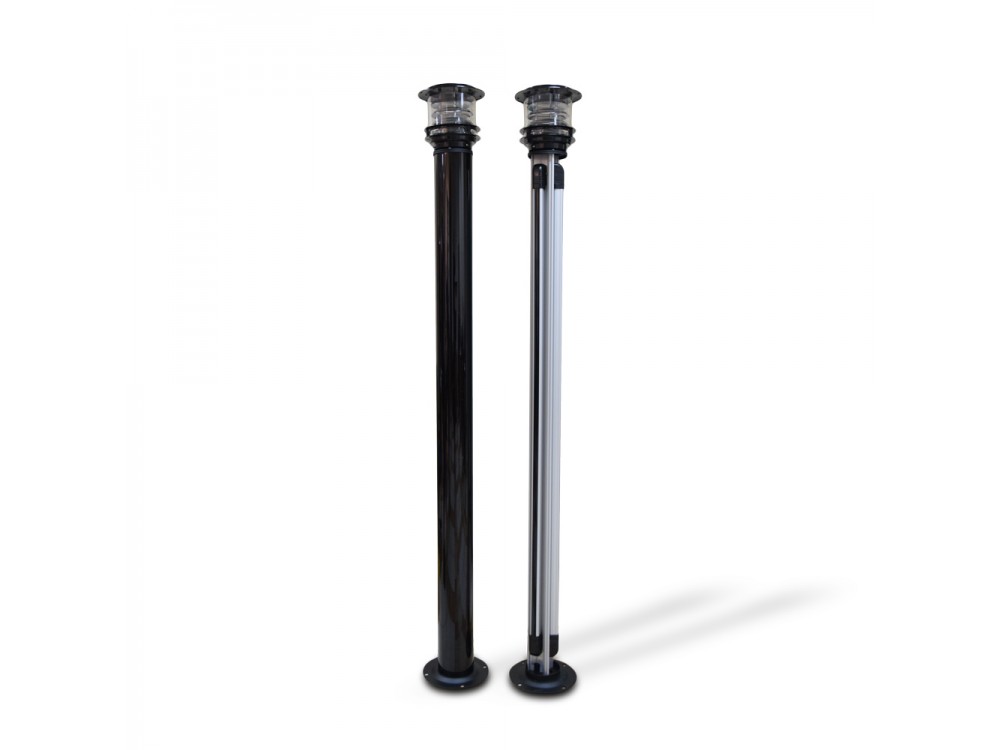

Скрытый активный инфракрасный 10-лучевой барьер LBW-60-10/2 tower в корпусе фонаря.

Бренд: Lightwell

Особенности

• Маскирующий корпус повышает эффективность системы охраны периметра. Нарушитель не может определить высоту установки извещателей, их количество и направление лучей.
• Возможность установить:
  • 4 датчика (2 датчика на 90° и 2 датчика на 180°)
  • надстройку для установки светильников
  • надстройку для установки видеокамеры
• Возможность укомплектовать кронштейнами для заливки в бетон, а также дополнительными боковыми кронштейнами высотой 0.7 м

Назначение

Предназначен для обнаружения нарушителя на улице. Барьер рекомендуется использовать для защиты дверей, окон, ворот и для защиты периметров.

Принцип работы ИК-барьера LBW-60-10/2 tower

Барьер состоит из двух частей: передатчика (TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные пучки света, а в приемнике диоды, принимающие их. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или существом, барьер переходит в режим «ТРЕВОГА» и приемник передает сигнал на центральный блок охранной сигнализации.

Технические характеристики

• Тип датчика: проводной
• Количество инфракрасных лучей: 10
• Длина ИК-луча: 60 м
• Горизонтальный угол настройки луча: 180 градусов (± 90 градусов)
• Вертикальный угол настройки луча: нерегулируемый
• Скорость отклика: 40 мc
• Тампер: NC
• Выходы реле: NC/NO/COM (30V/1A)
• Питание: DC 11-18 В
• Потребление: 150 мA max
• Степень защиты: IP65
• Диапазон температур: -25°C...+55°C
• Размеры корпуса:
  • высота: 2000 см
  • диаметр: 20 см

Установка ИК-барьера

1. Выберите необходимое место для установки барьера.
2. Убедитесь, что передающая часть находится напротив приемной, и что диоды приемника и передатчика расположены на одном уровне. Когда диоды на одном уровне, при включенном питании ИК-барьер находится в режиме «ОХРАНА». Если же диоды не расположены напротив друг друга, барьер перейдет в режим «ТРЕВОГА».
3. Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера с помощью шурупов и крепежных элементов.
