Электромеханический замок ШЕРИФ-3В (НО)

Электромеханический замок ШЕРИФ-3В (НО)

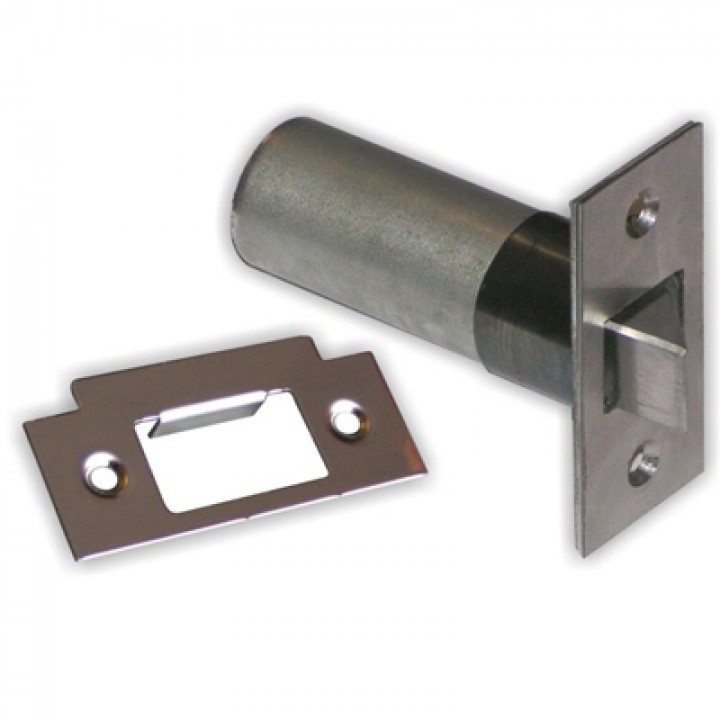

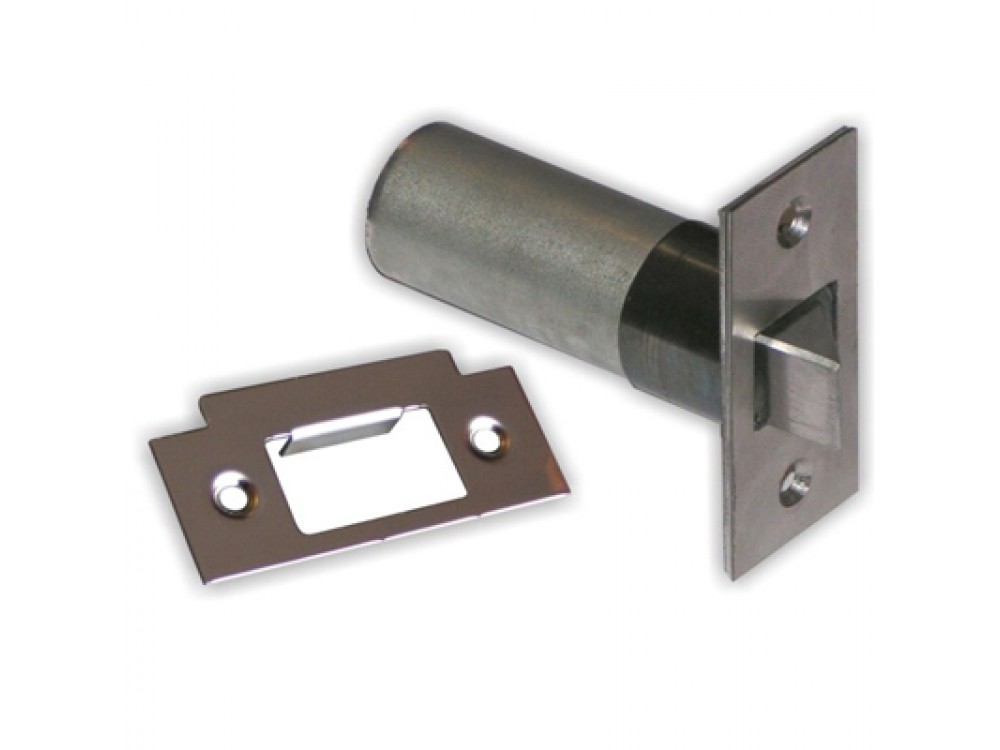

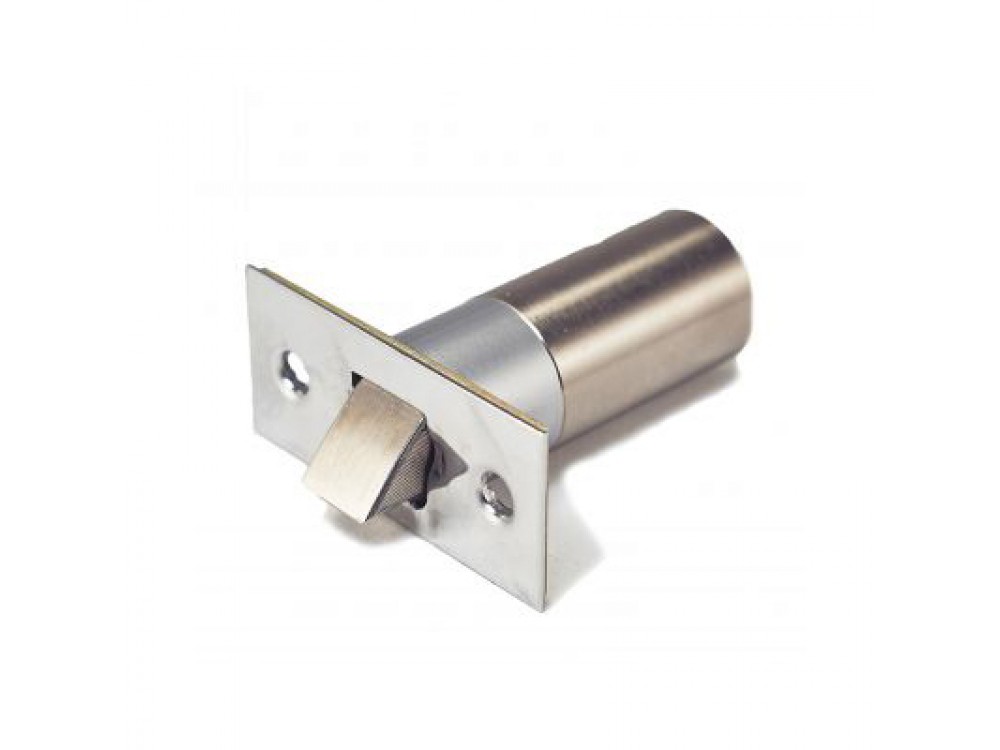

Шериф-3В НО – врезной миниатюрный электромеханический замок, универсальный.

Рабочее состояние - нормально открытый, сила удержания 300 кг, ригель врезной.

Материал корпуса и язычка выполнены из стали с гальваническим защитным покрытием, а лицевая планка замка из нержавеющей стали. Механизм предназначен для врезной установки в металлические, пластиковые или деревянные двери.

Используется для запирания распашных дверей, ворот и калиток, открывающихся как внутрь, так и наружу, с возможностью их дистанционного открытия с помощью контроллеров систем контроля и управления доступом (СКУД), аудио- и видеодомофонов, кодовых панелей.

ЧТО ТАКОЕ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК

Электромеханический замок - запирающее устройство с механическим ригелем, открытие которого производится с помощью электрического питания, либо механическим способом – ключом/кнопкой.

КАК РАБОТАЕТ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК

Для работы электромеханического замка Шериф-3В НО необходим источник питания и контроллер СКУД. Разблокировка нормально открытого замка производится снятием напряжения посредством контроллера СКУД.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК Шериф-3В НО

Электромеханические замки используются в качестве исполнительных устройств в системах контроля и управления доступом (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Шериф-3В НО

• Материал корпуса и язычка: сталь с гальваническим защитным покрытием
• Материал лицевых планок: нержавеющая сталь
• Тип установки: врезной
• Рабочее состояние: нормально открытый
• Сила удержания: 300 кг
• Питание: DC 9-14В
• Ток потребления (при 12В): 85mА
• Рабочая температура: от -40° до +30°С
• Размеры: 24х59 мм
• Вес: 100 г

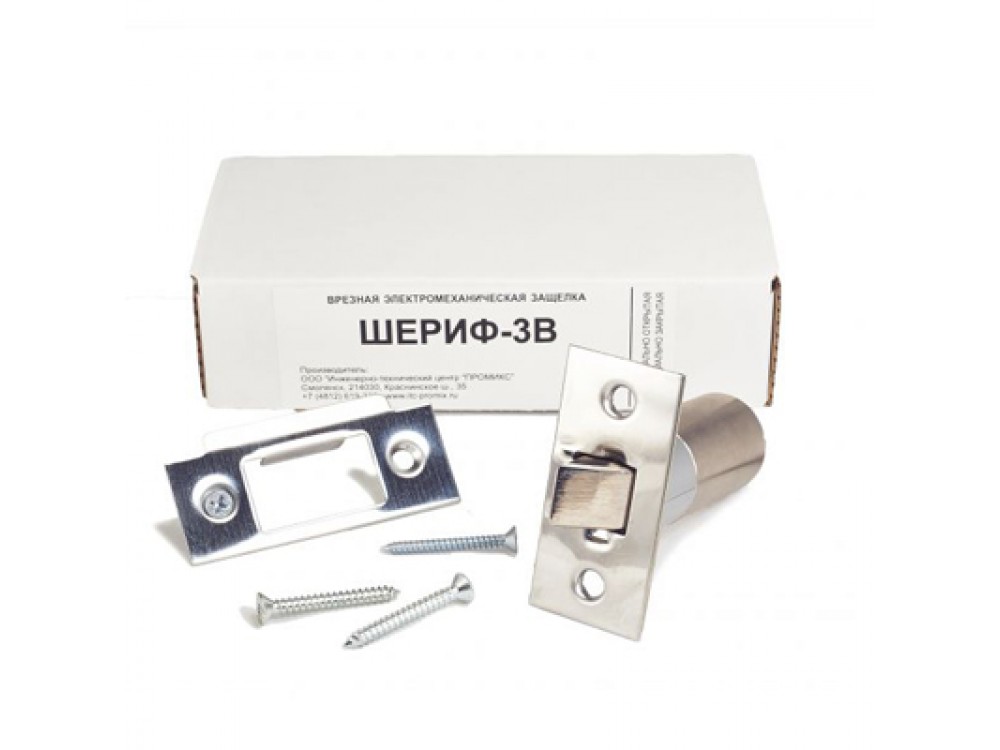

КОМПЛЕКТАЦИЯ

• Электромеханическая защелка

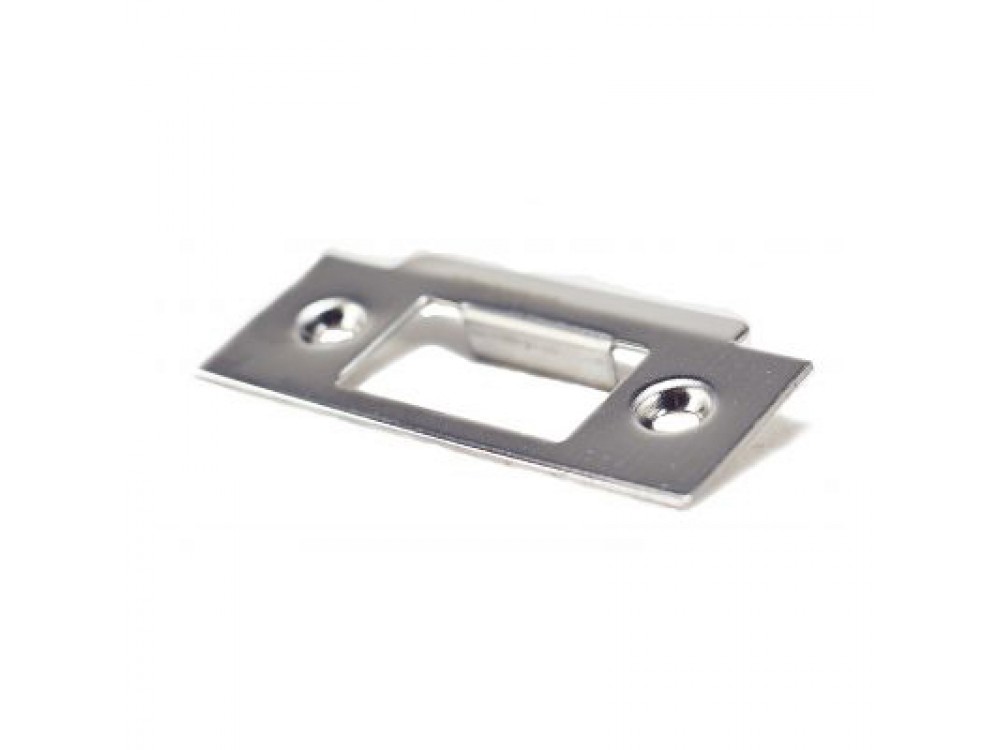

• Запорная планка
• Комплект саморезов
• Руководство по эксплуатации
• Шаблон для разметки

УСТАНОВКА ЭЛЕКТРОМЕХАНИЧЕСКОГО ЗАМКА Шериф-3В НО

1. Снимите с липкой ленты защитную пленку.
2. Совместите ближний к дверной коробке край дверного полотна и линию сгиба шаблона.
3. Зафиксируйте шаблон, приклеив его к поверхности двери.
4. На торце дверного полотна наметьте шилом габариты паза и центры крепежных отверстий запорной планки.
5. Закройте дверь. Снимите защитную пленку с липкой ленты.
6. Натяните шаблон, загните и приклейте его к дверной коробке.
7. Придерживая шаблон в местах приклейки к дверной коробке, осторожно откройте дверь и отклейте шаблон от дверного полотна. Не допускайте смещения шаблона относительно дверной коробки.
8. Уложите шаблон по дверной коробке и шилом наметьте центры крепежных отверстий и установочного отверстия защёлки.
9. Просверлите отверстия диаметром 2-2,5 мм для крепления саморезов и диаметром 24-25 мм для установки замка.
10. Подключить контроллер.

СОВМЕСТИМОСТЬ

Электромеханический замок Шериф-3В НО совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.

МОДИФИКАЦИИ

Шериф-3B нормально закрытый.
