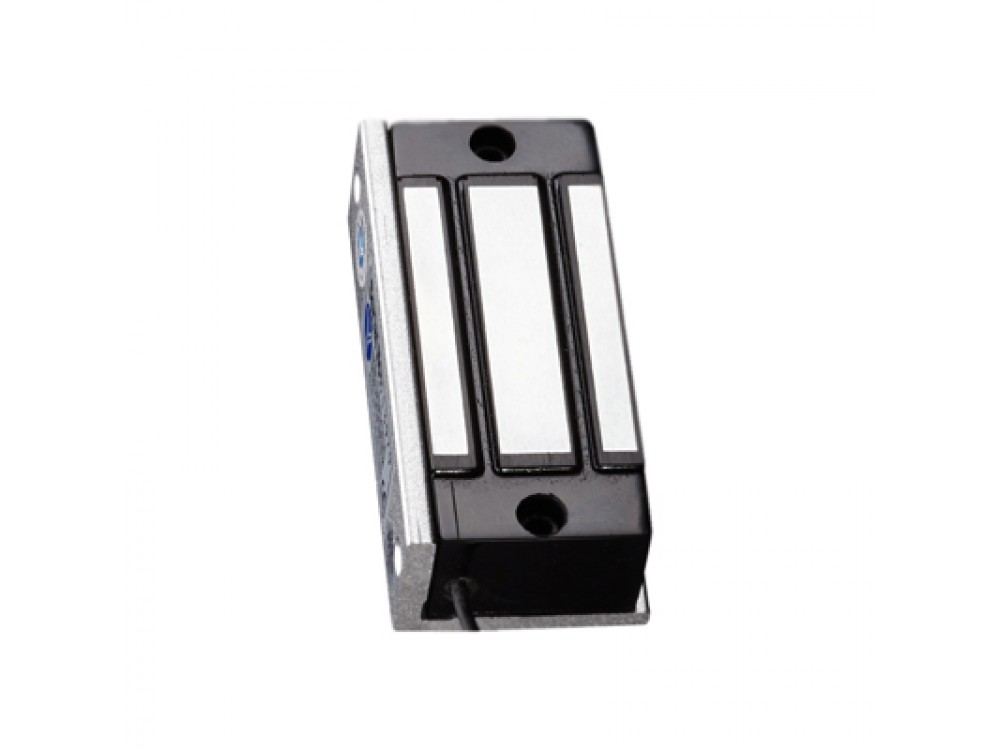

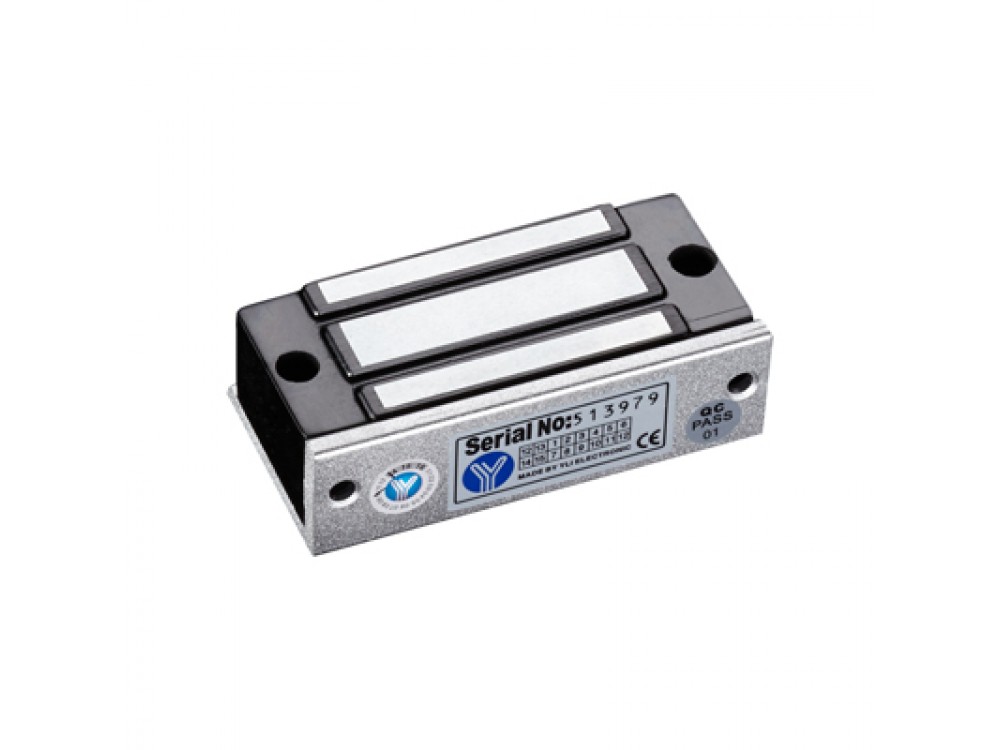

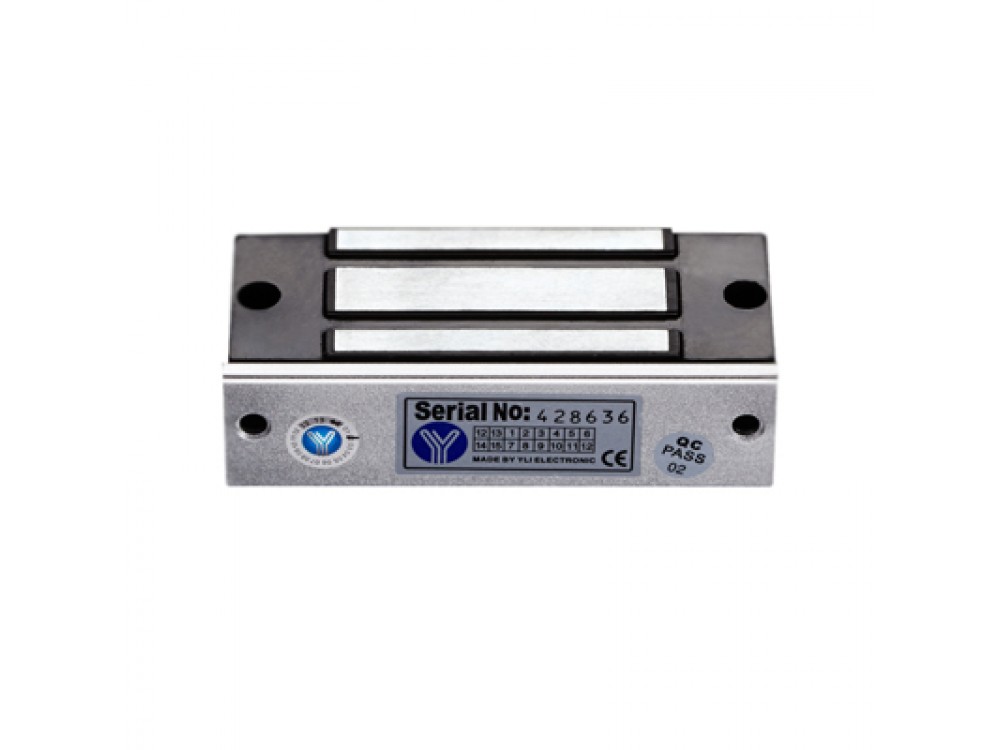

YM-60 – накладной электромагнитный замок с силой удержания до 60 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на шкафчиках.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

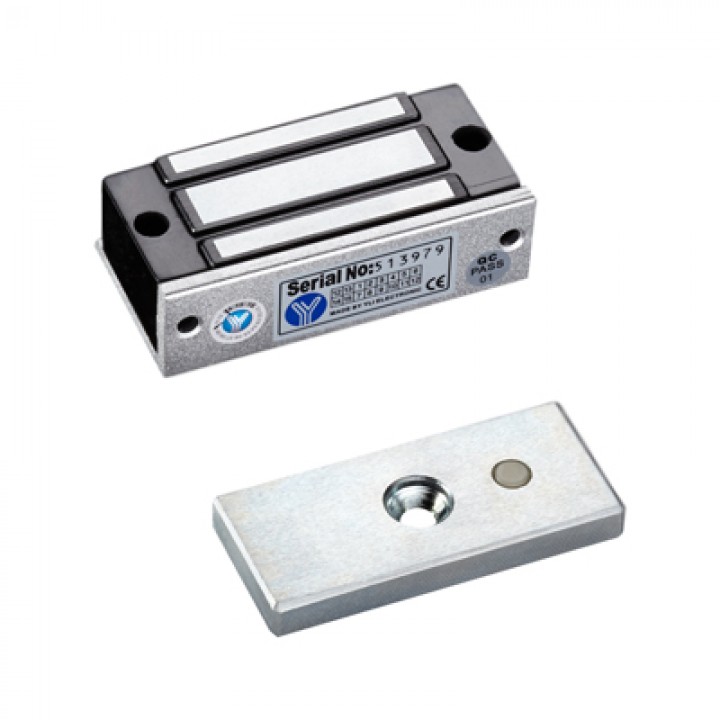

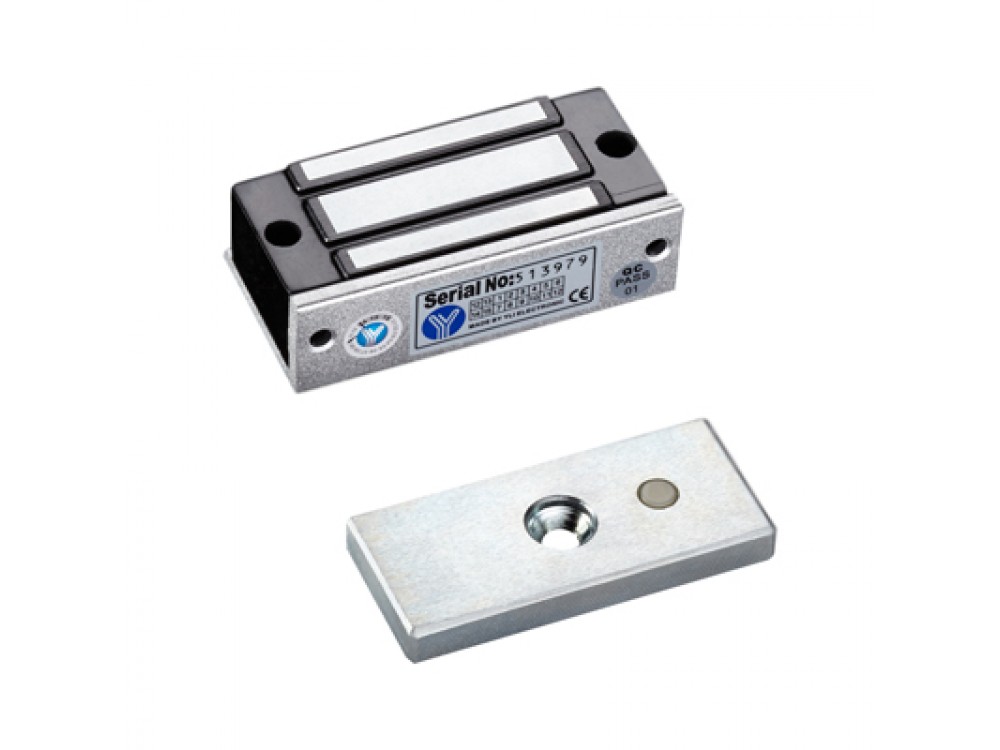

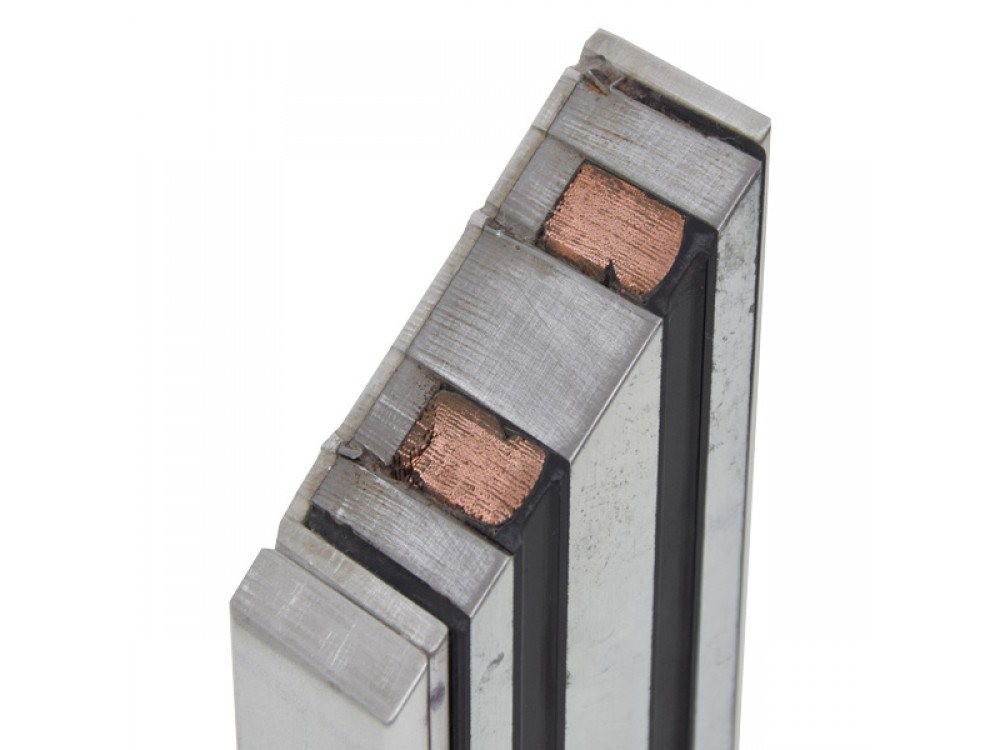

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-60

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.
Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на шкафчиках в камерах хранения, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-60

Сила удержания: 60 кг
Материал корпуса: анодированный алюминий
Материал ответной части: цинк
Питание: DC12V
Потребление: 12V/120mA
Размеры:

замок с крепежной планкой: 80х39х24мм;
ответная планка: 75х33х10мм

КОМПЛЕКТАЦИЯ YM-60

электромагнитный замок с крепежной планкой
ответная часть
крепежный комплект
монтажный стикер с разметкой
инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия в внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• Подключите электромагнитный замок к питанию:

(+) к красному проводу;
(-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-60 совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.
