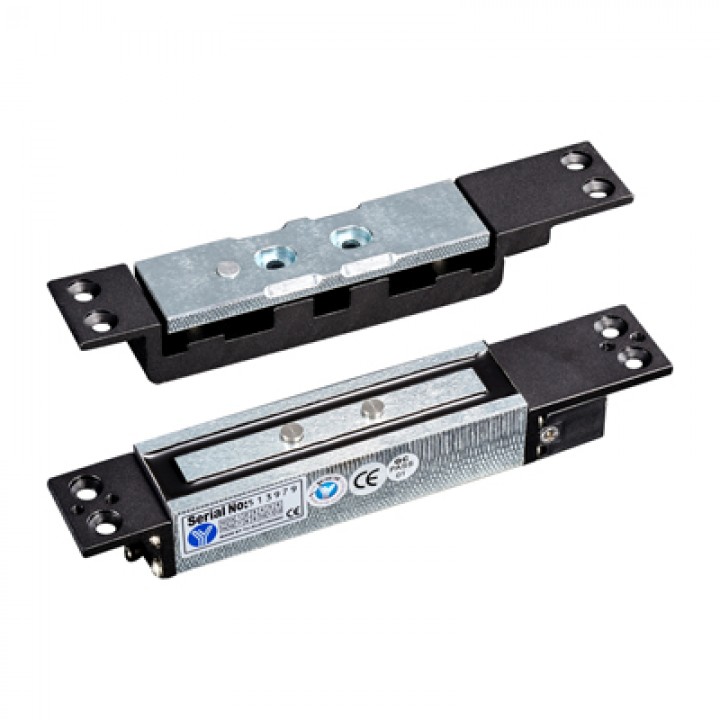

Электромагнитный замок YM-2400SL для системы контроля доступа

Электромагнитный замок YM-2400SL для системы контроля доступа

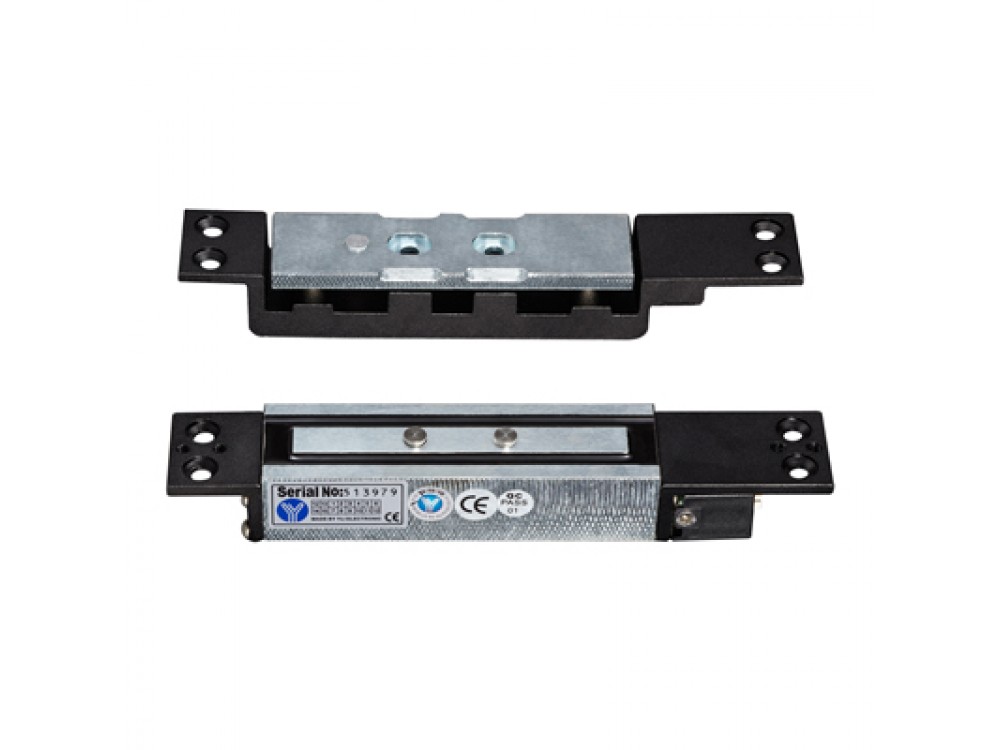

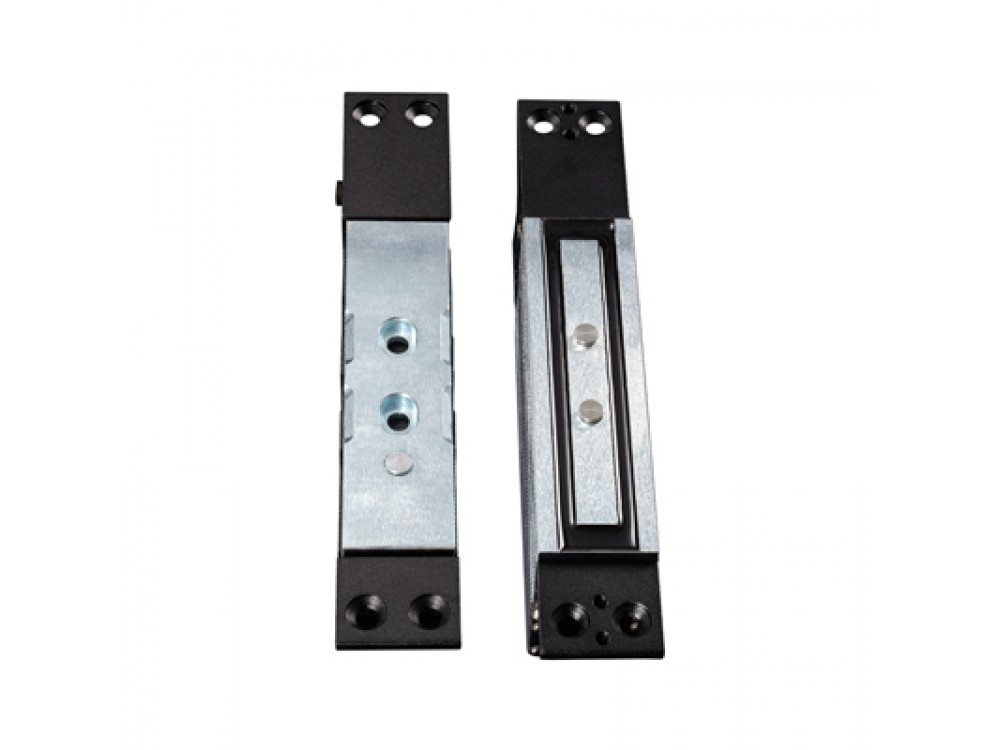

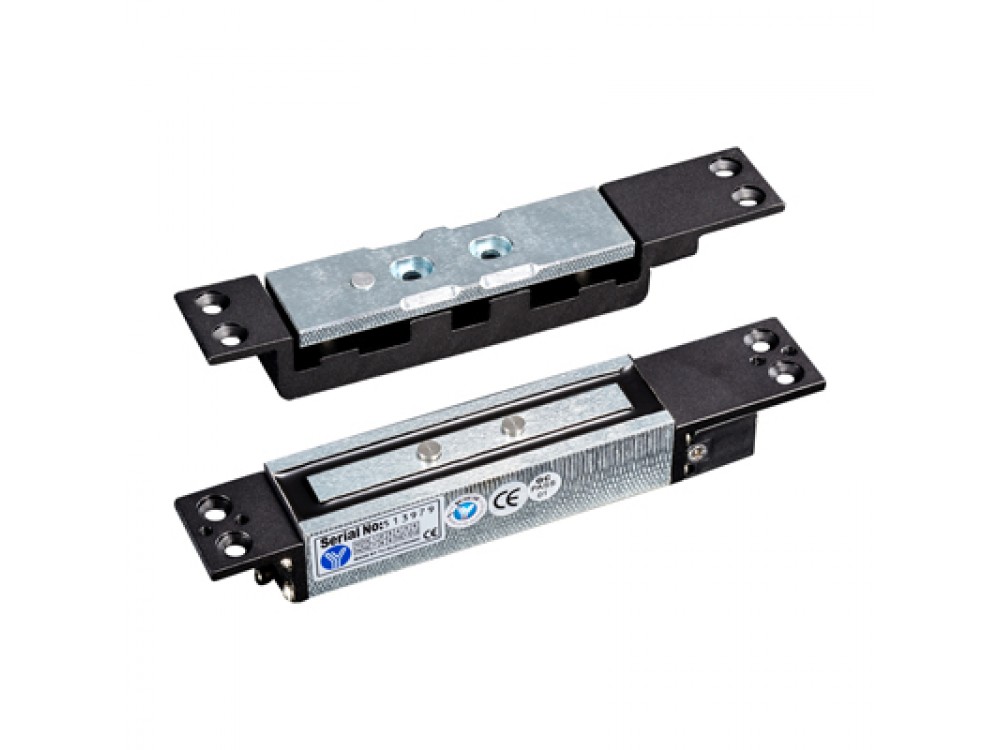

YM-2400SL – врезной электромагнитный замок с силой удержания до 1200 кг на разрыв.

Бренд Yli Electronic.

Предназначен для внутренней установки на тяжелые металлические, металлопластиковые, деревянные двери.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

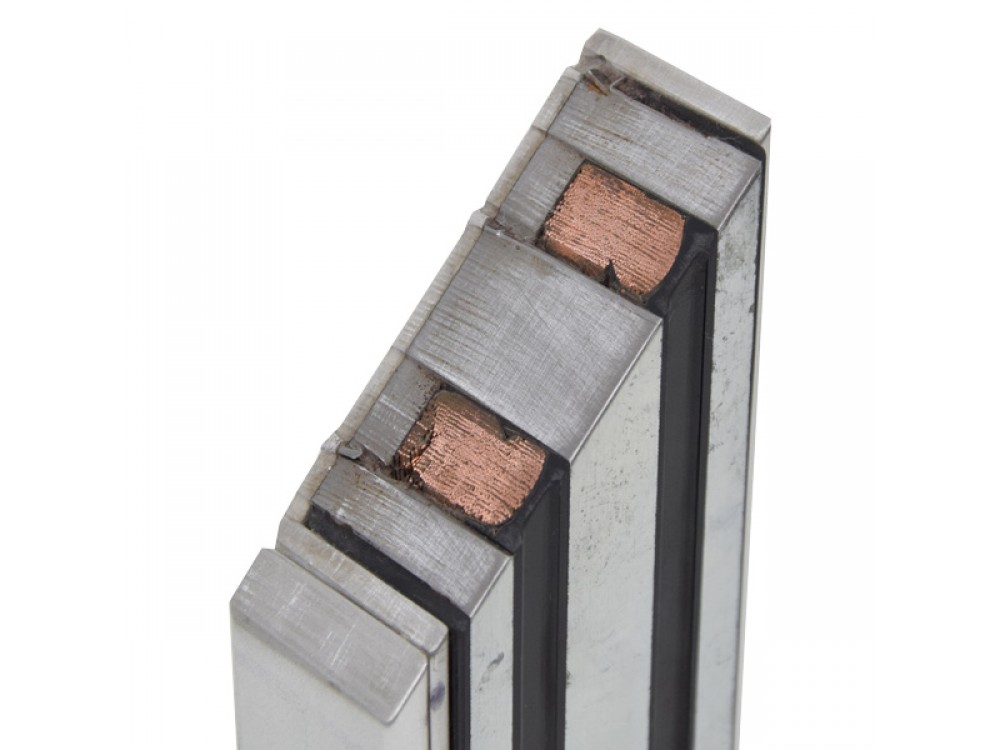

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-2400SL

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-2400SL

Сила удержания: 1200 кг

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC12V

Потребление: 850mA (в действии), 400mA (при бездействии)

Размеры:

• замок: 182х30х25мм;
• ответная планка: 182х30х23.6мм

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

• Подготовьте нишу для замка и подведите провод
• Подключите провод к замку
• Установите замок в нишу и закрепите шурупами
• Подготовьте нишу в двери для ответной планки (так чтоб в закрытом состоянии ответная планка находилась напротив замка)
• Закрепите ответную планку и зафиксируйте шурупами

ВАЖНО! Не затягивайте сильно центральный болт ответной планки. Должен оставаться небольшой люфт, для обеспечения более плотного прилегания

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• (+) к красному проводу;
• (-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-2400SL совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.
