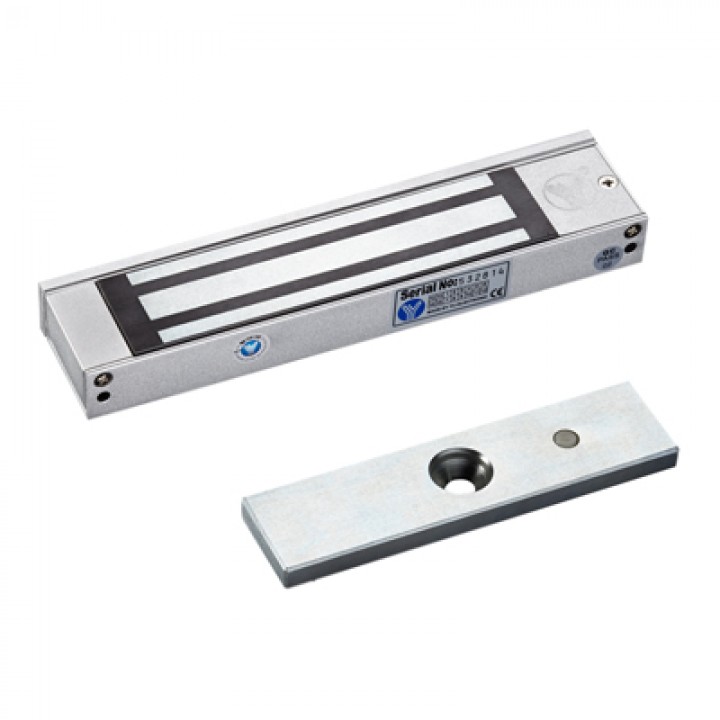

Электромагнитный замок YM-180-S с датчиком состояния двери для системы контроля доступа

Электромагнитный замок YM-180-S с датчиком состояния двери для системы контроля доступа

Снят с производства. Рекомендуем похожую модель YM-180N(LED).

YM-180-S – накладной электромагнитный замок (с датчиком) с силой удержания до 180 кг на разрыв.

Компания-производитель Yli Electronic

Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери (с использованием монтажного уголка MBK-180UL).

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-180-S

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-180-S

Сила удержания: 180 кг

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC12V | DC24V (переключается перемычкой на замке)

Потребление: 12V/300mA | 24V/150mA

Размеры:

• замок с крепежной планкой: 183 x 41.4 x 20.5 (мм);
• ответная планка: 130х33х10мм

КОМПЛЕКТАЦИЯ YM-180-S

• электромагнитный замок с крепежной планкой
• ответная часть
• крепежный комплект
• монтажный стикер с разметкой
• инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;

• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

  ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Подключите электромагнитный замок к питанию:

• (+) к красному проводу;
• (-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-180-S совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.

МОНТАЖНЫЕ АКСЕССУАРЫ

Для электромагнитного замка YM-180-S доступны следующие дополнительные монтажные аксессуары:

• MBK-180L-S - L-oбразный монтажный уголок для узких дверей
