Электромагнитный замок YM-180 для систем контроля доступа

Электромагнитный замок YM-180 для систем контроля доступа

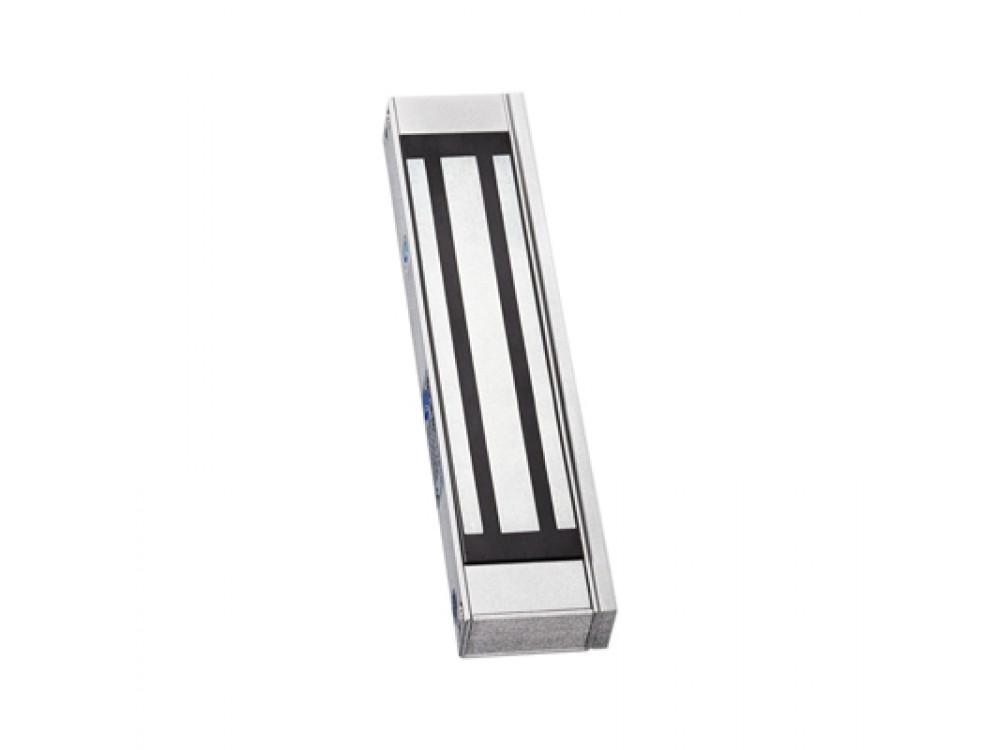

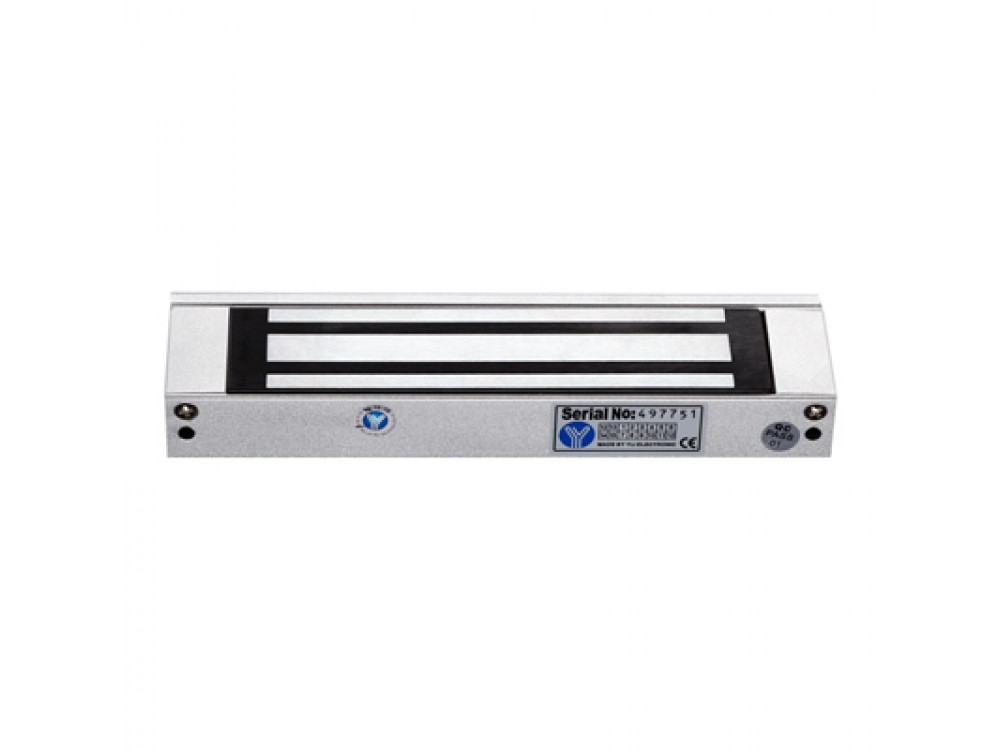

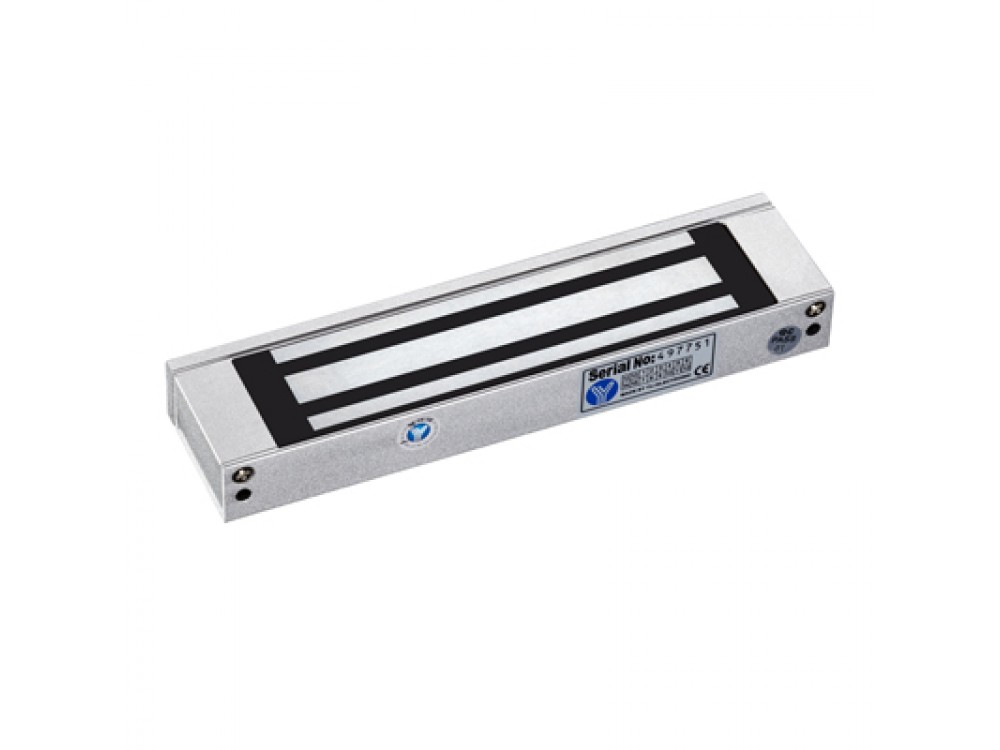

YM-180 – врезной электромагнитный замок с силой удержания до 180 кг на разрыв.

Бренд Yli Electronic.

Предназначен для внутренней установки на тяжелые металлические, металлопластиковые, деревянные двери.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

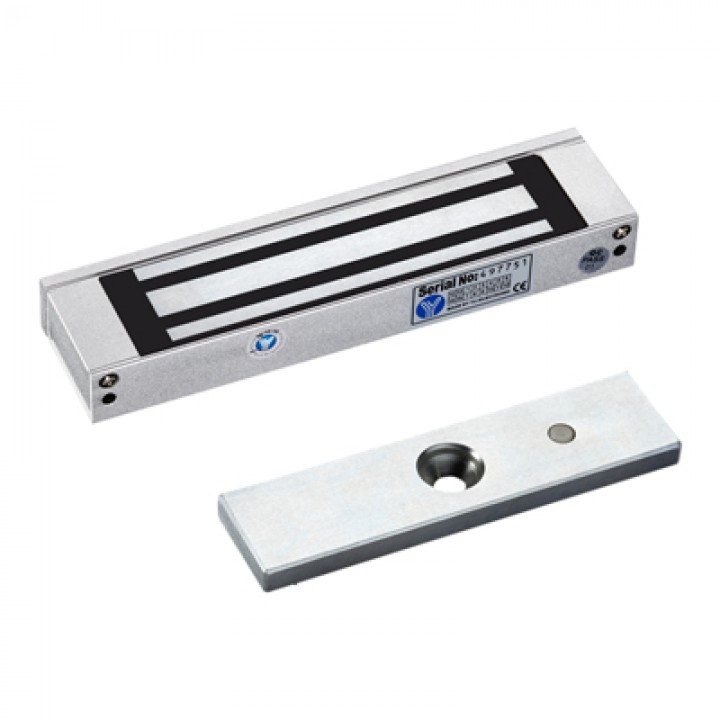

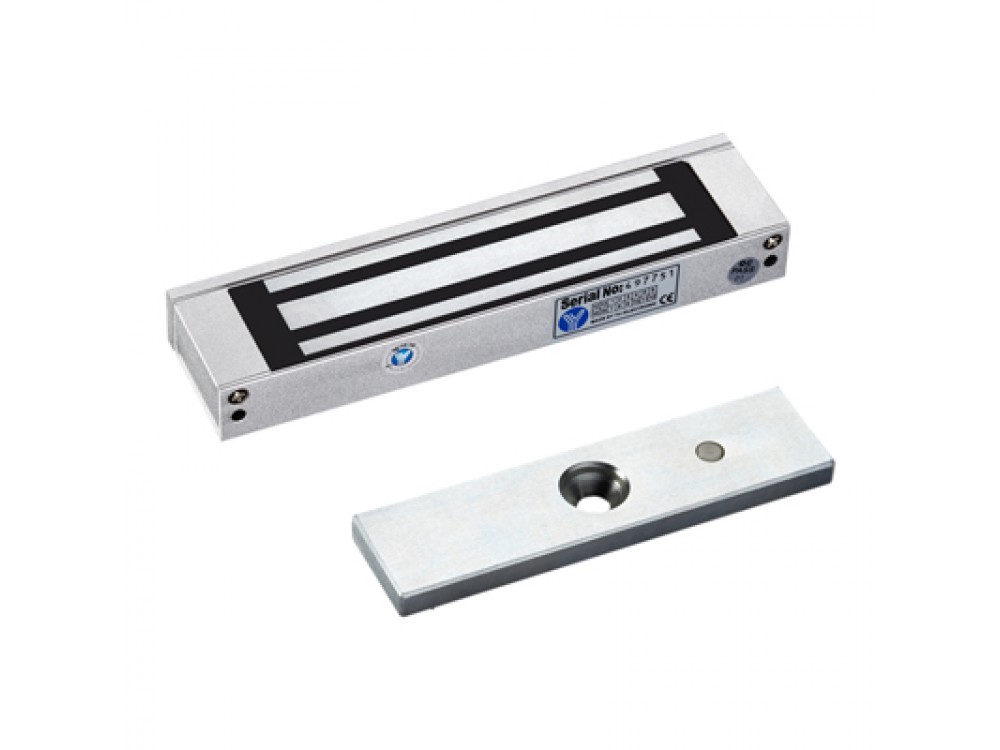

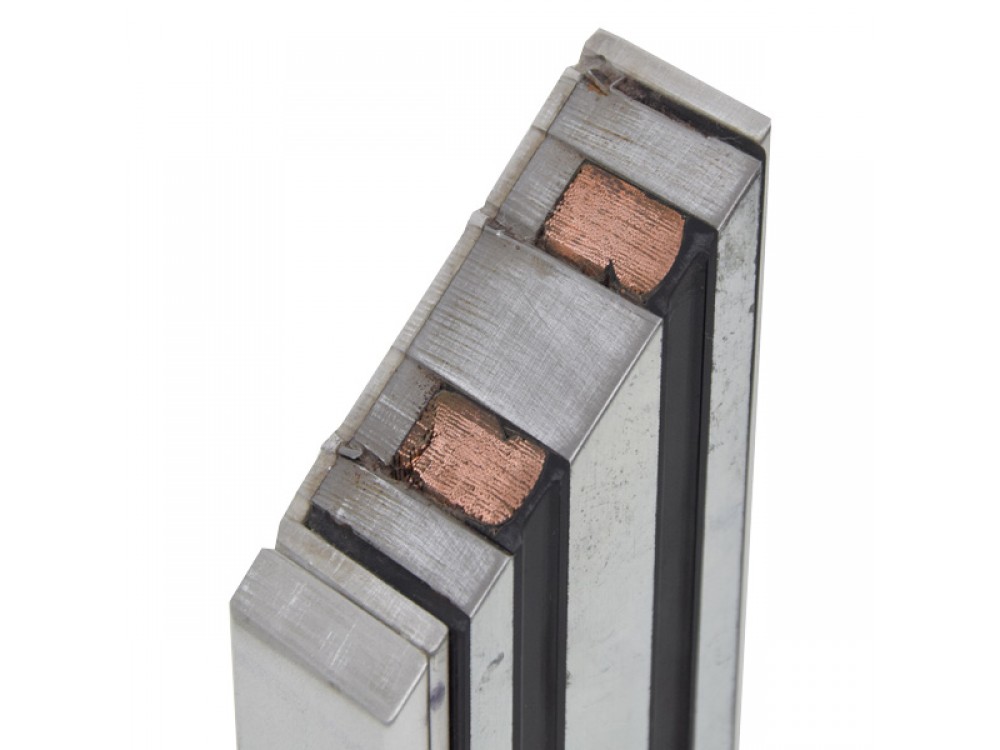

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-180

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-180

Сила удержания: 180 кг

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC12V

Потребление: DC12V/300mA

Размеры:

• замок: 170х35х20мм;
• замок с крепежной планкой: 170х41.5х20мм;
• ответная планка: 130х33х10мм

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки

• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

  ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• (+) к красному проводу;
• (-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-180 совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.

МОНТАЖНЫЕ АКСЕССУАРЫ

Для электромагнитного замка YM-180 доступны следующие дополнительные монтажные аксессуары:

• MBK-180L – L-oбразный монтажный уголок для узких дверей.
• MBK-180UL - UL-oбразный монтажный уголок для стеклянных дверей.
• MBK-180U - U-oбразный монтажный уголок для стеклянных дверей без рамы.
• MBK-180ZL- ZL-oбразный монтажный уголок для деревянных и металических дверей, открывающихся вовнутрь.
