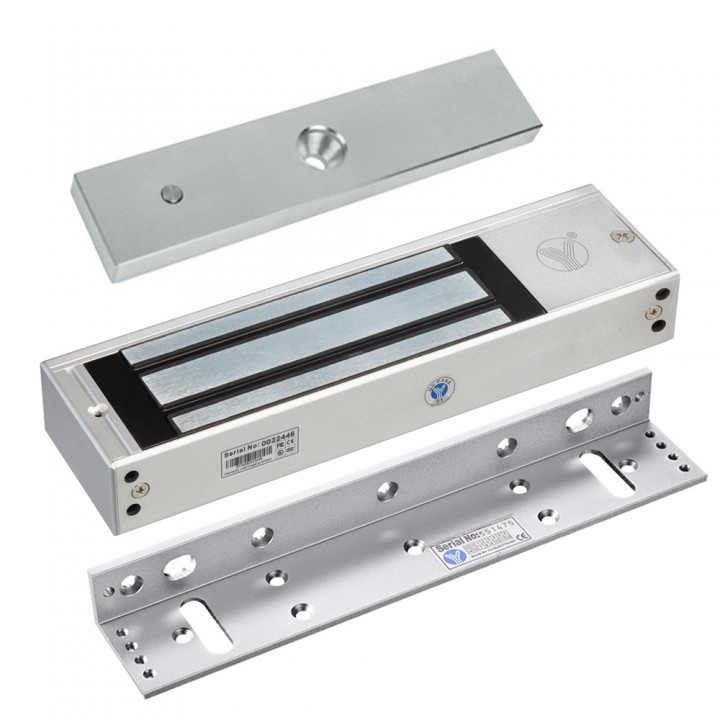

Электромагнитный замок Yli Electronic YM-500 с уголком монтажным Yli Electronic MBK-500L

Электромагнитный замок Yli Electronic YM-500 с уголком монтажным Yli Electronic MBK-500L

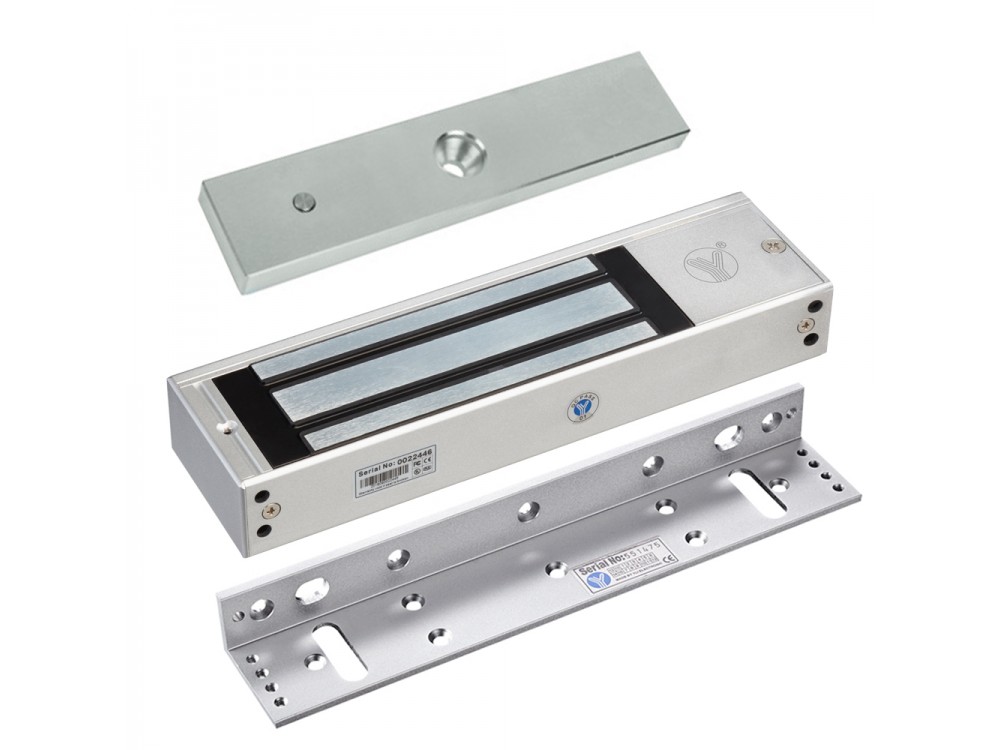

Комплект, состоящий из электромагнитного замка YM-500 с силой удержания до 500 кг на разрыв и уголка монтажного MBK-500L

Комплект предназначен для внутренней установки на тяжелые узкие металлические, металлопластиковые и деревянные двери

Бренд: Yli Electronic

Что такое электромагнитный замок

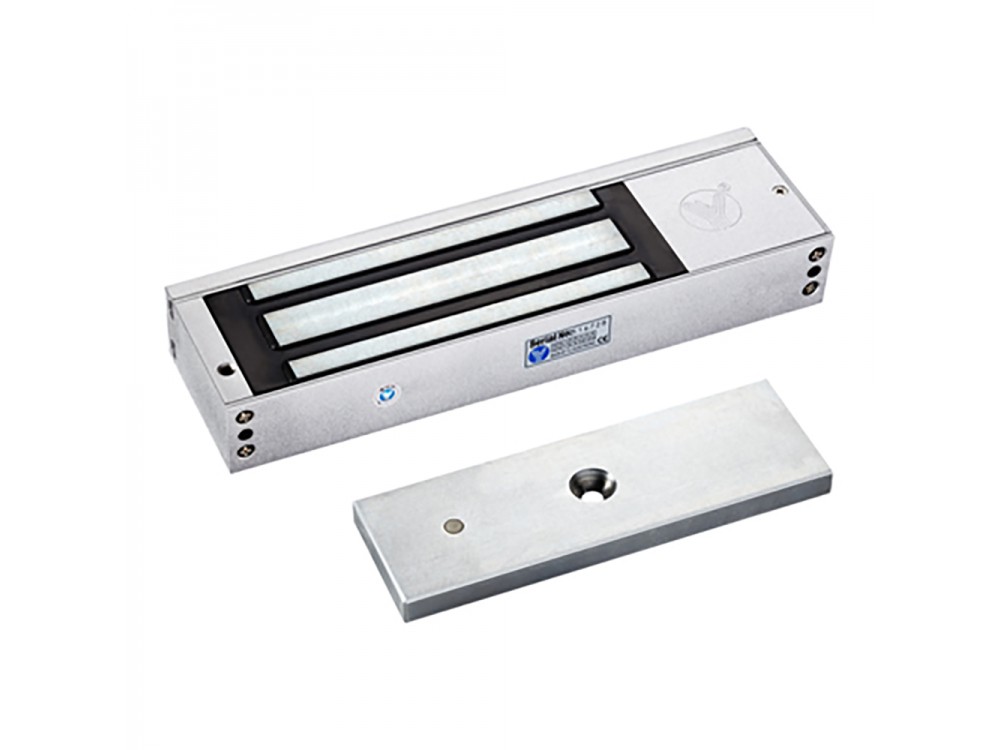

Электромагнитный замок - устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

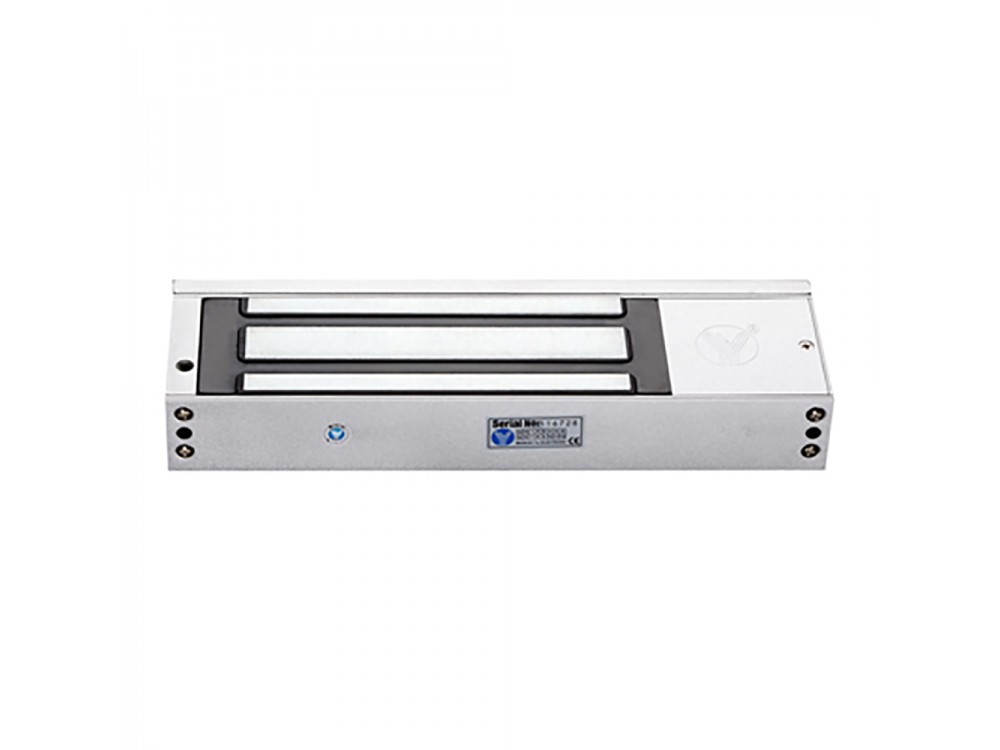

Как работает электромагнитный замок YM-500

Электромагнитный замок устанавливается на дверную коробку, ответная планка - на дверь. При подаче питания (DC 12 В / DC 24 В) - замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания - замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

Технические характеристики электромагнитного замка YM-500

• Сила удержания: 500 кг
• Материал корпуса: анодированный алюминий
• Материал ответной части: цинк
• Питание: DC 12 В / DC 24 В (переключается перемычкой на замке)
• Потребление: 12 В / 420 мА | 24 В / 210 мА
• Размеры:
  • замок с крепежной планкой: 265 х 71.8 х 18.8 мм
  • ответная планка: 185 х 60 х 13 мм

Установка электромагнитного замка

Ответная планка

ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

• Наклейте трафарет в месте установки ответной части на двери
• С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия в внутренней стороны двери для фиксации ответной планки
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

Крепежная планка замка

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

Электромагнитный замок

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

Подключение питания

• (+) к красному проводу
• (-) к чёрному проводу

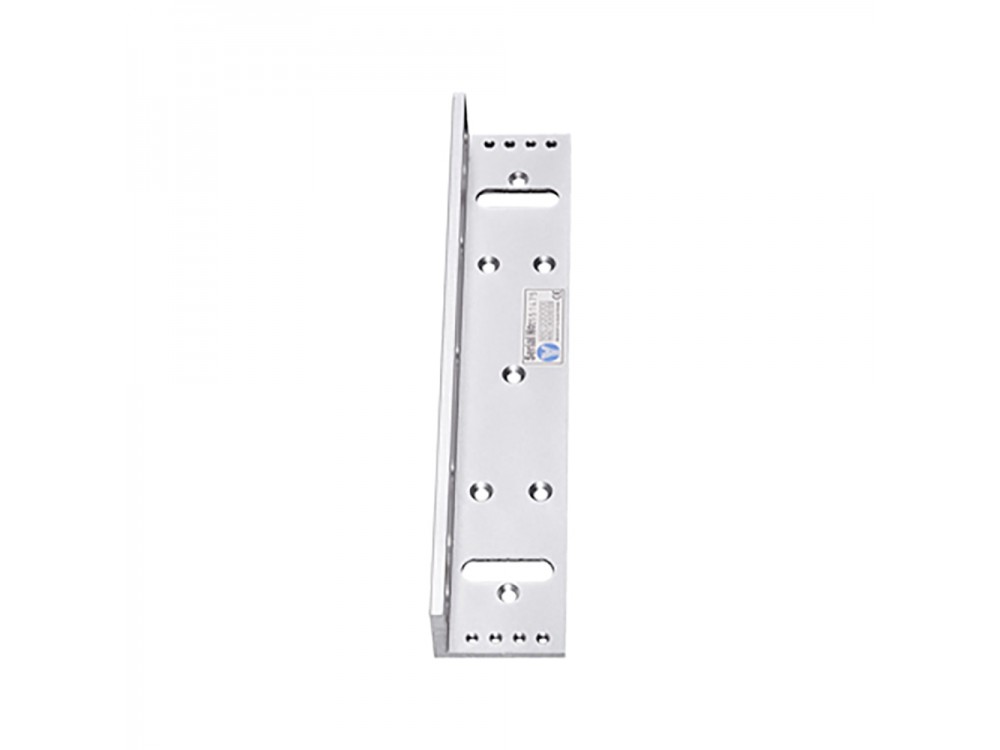

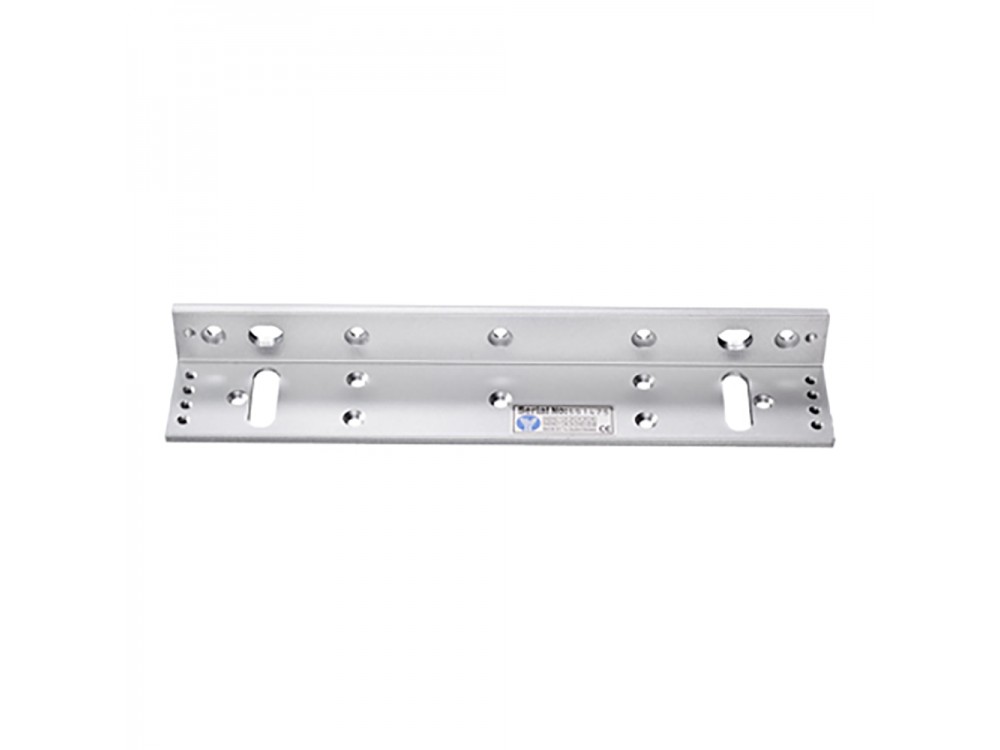

Установка кронштейна MBK-500L

• Прикрепите кронштейн к корпусу электромагнитного замка с помощью двух винтов
• Сделайте разметку для крепежа на месте предполагаемой установки
• Просверлите отверстия соответствующего диаметра
• Прикрепите кронштейн на выбранное место
