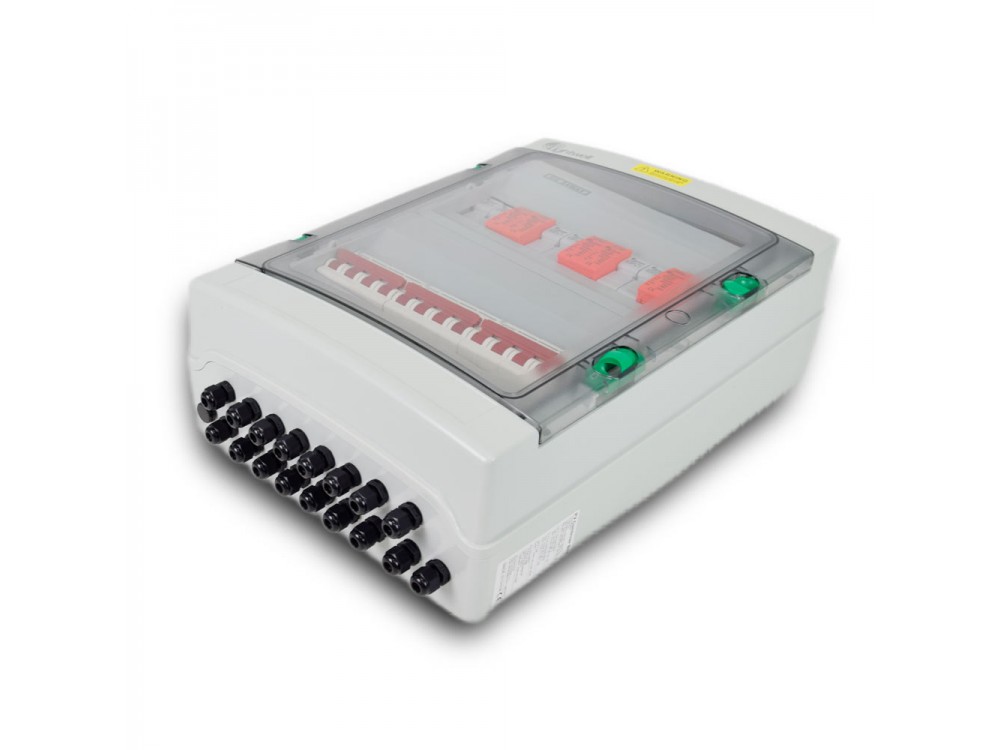

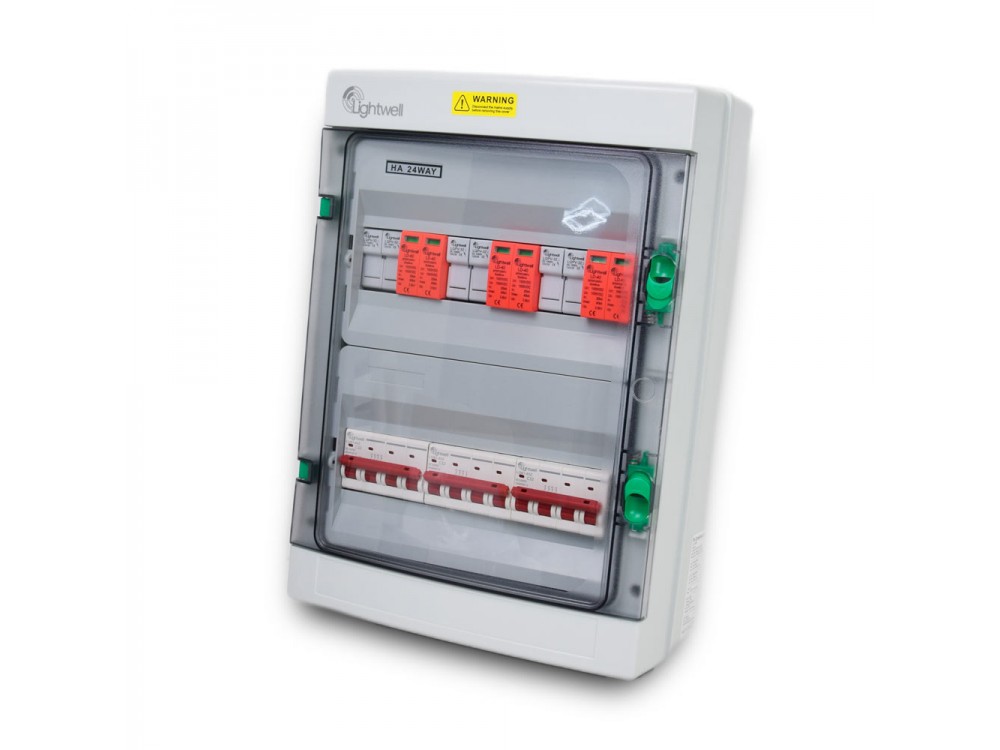

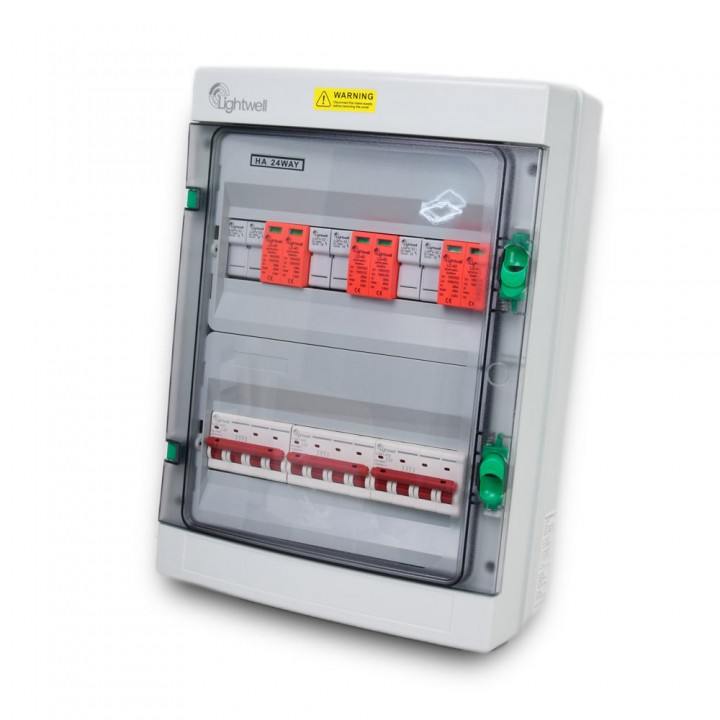

Сонячний PV щит захисту розподільна коробка LQX3/3DC1000VB1-3232-PP, DC 1000В 3 входи 3 виходи, з блискавкозахистом для сонячних панелей

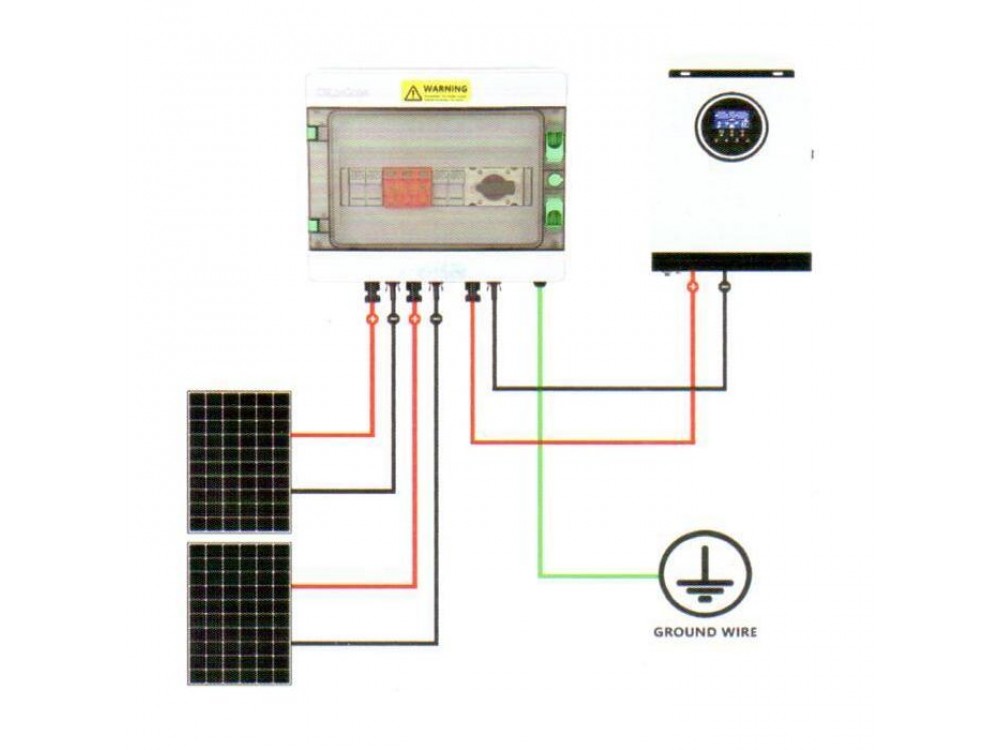

Розподільний щит у зборі із захистом від блискавки LQX3/3DC1000VB1-3232-PP розрахований на 3 вхідні ланцюги (PV string) від сонячних панелей (до 32 A кожен), має 3 вихідні канали (до 96 A загальний струм).
Комбінатор для сонячних панелей LQX3/3DC1000VB1-3232-PP забезпечує надійну комутацію та захист обладнання від пошкоджень при аварійних режимах у системах постійного струму до 1000V DC. Вбудовані компоненти (автоматичний вимикач, запобіжники, пристрій захисту від перенапруг) гарантують безпеку та стабільну роботу PV-систем.

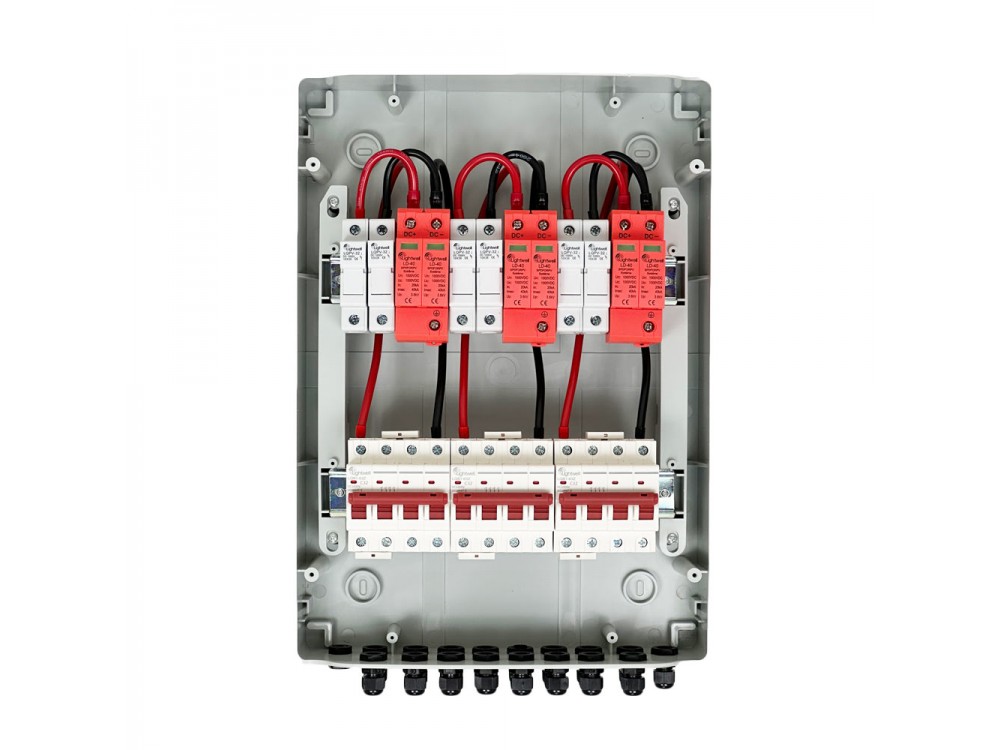

Склад комплекту


три 4-полюсні MCB: автоматичні вимикачі постійного струму 1000 В 32 А
шість однополюсних запобіжників постійного струму 1000 В з порогом 32 А
три 2-полюсні SPD: обмежувачі перенапруги ПЗІП постійного струму 1000 В
пластиковий бокс IP65
елементи кріплення боксу для настінної установки


Ключові особливості


Безпека та стабільність роботи: забезпечує відключення ланцюга при перевантаженні, короткому замиканні або стрибку напруги
Централізований захист: все обладнання - автомат, запобіжники, захист від перенапруг - зібрано в одному місці, що спрощує монтаж та обслуговування PV-систем
Корпус класу захисту IP65 підходить для встановлення поза приміщенням, стійкий до впливу вологи та пилу


Технічні характеристики


Кількість входів/виходів: 3 / 3
Максимальна підтримувана напруга: 1000 В DC
Максимальний струм на вході: 96 А (32 А на 1 стрінг)
Максимальний струм на виході: 96 А (на 3 виходи)
Захист від перенапруг: SPD клас II, максимальний імпульсний струм до 40 кА
Діапазон робочих температур: -25~+60°C
Ступінь захисту корпусу: IP65, підходить для зовнішньої установки
Кабельні вводи: PG
Матеріал корпусу: ABS-пластик

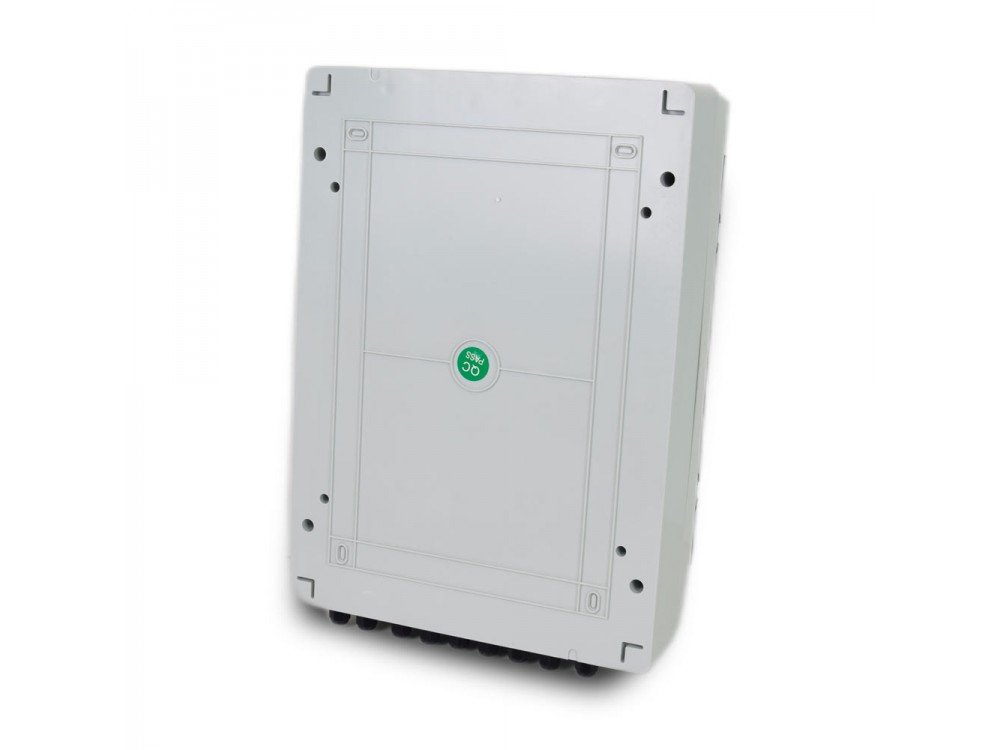

Спосіб встановлення: настінне кріплення
